TS5A3159DCKR, аналоговый переключатель spdt
Описание
Описание TS5A3159DCKR
TS5A3159 - это КМОП аналоговый переключатель с одной группой контактов (SPDT). Переключатель обладает низким сопротивление во включенном состоянии (Ron(тип.)=0.75 Ом) и отличным согласованием сопротивлений во включенном состоянии между каналами (Δ Ron = 0.1 Ом), а коммутация по принципу break-before-make (прерывает одну цепь перед замыканием другой) предотвращает искажения сигнала при передаче из одного канала в другой.
Особенности:
- Коммутация по принципу break-before-make;
- Низкое сопротивление во включенном состоянии: 1.1 Ом (макс.);
- Управляющие входы устойчивы к 5В;
- Низкая инжекция заряда;
- Отличное согласование сопротивлений во включенном состоянии между каналами;
- Низкий коэффициент гармонических искажений;
- Напряжение питания: +1.65…5.5В;
- Производительность с фиксацией превышает 100 мА в соответствии с JESD 78, класс II;
- Эффективность ESD протестирована в соответствии с JESD 22: 2000В HBM (A114-B, класс II), 1000В CDM (C101).
| Тип | переключатель |
| Конфигурация | 1 х spdt |
| Сопротивление канала во включенном состоянии (Max), Ом | 1.1 |
| Напряжение питания: одиночное (В+), двойное (В±) | +1.65…5.5 |
| Время включения, Ton (Max), нс | 35 |
| Время отключения, Toff (Max), нс | 20 |
| Рабочая температура, °C | -40…+85 |

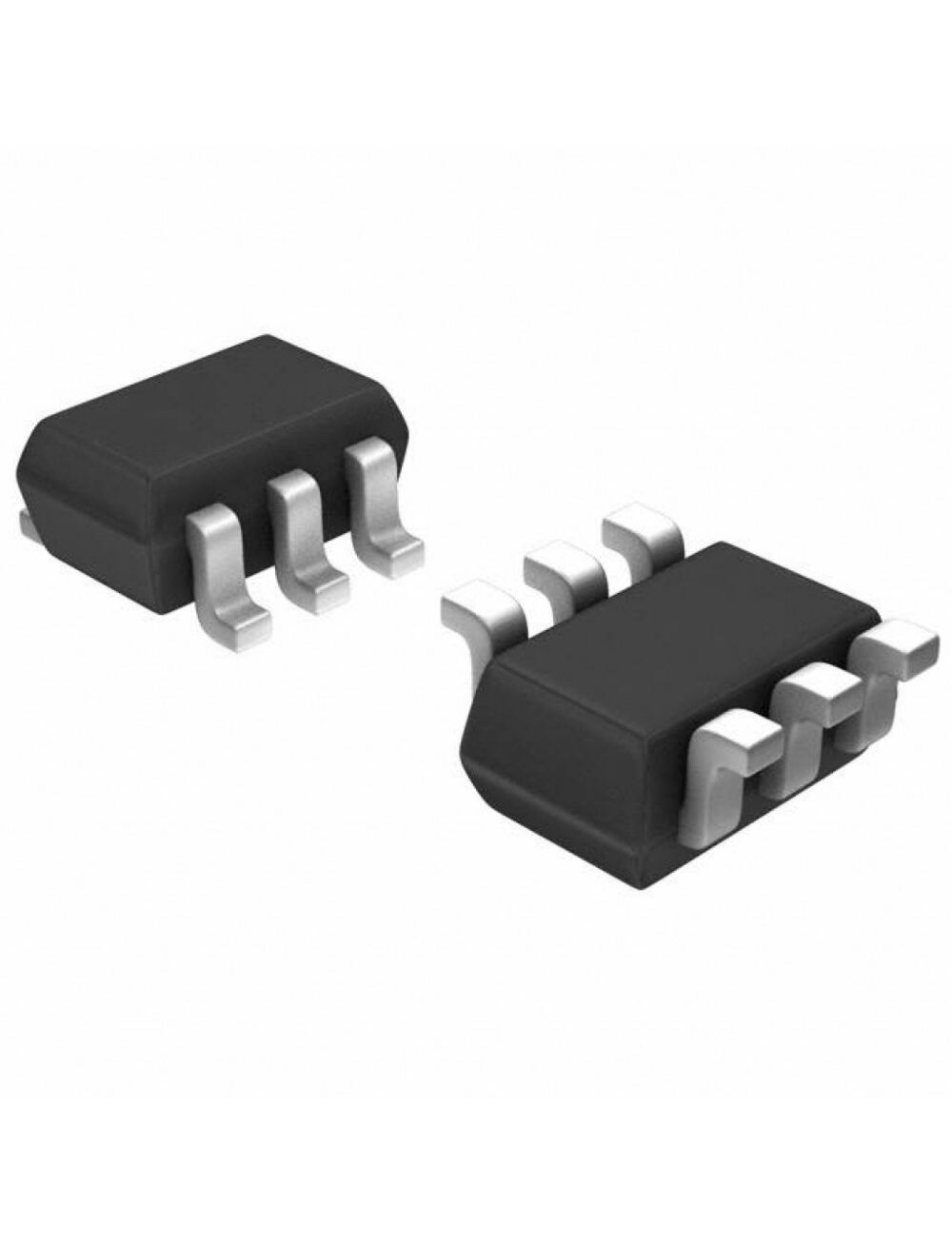

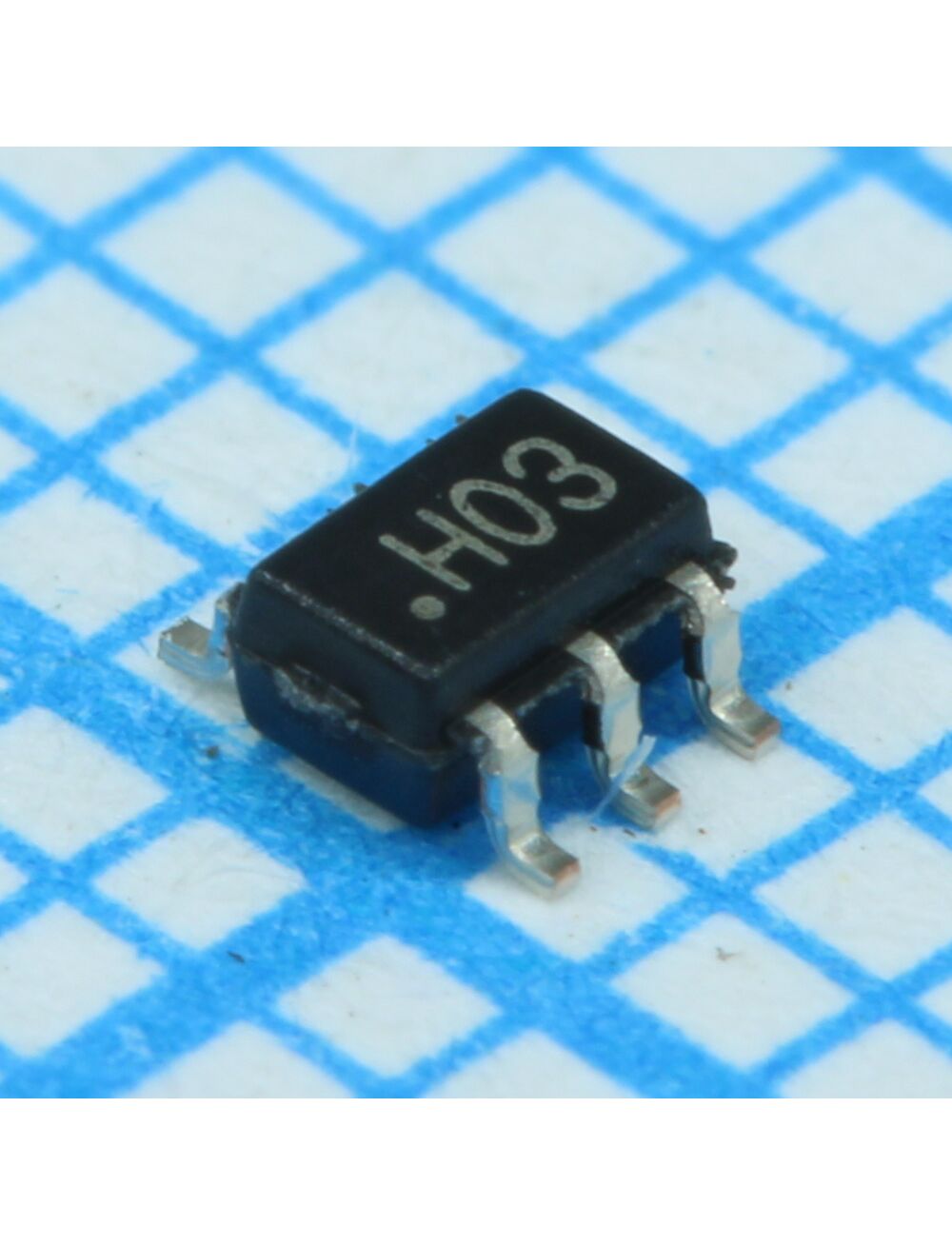

| Корпус | sc-70-6 |
| Вес, г | 0.1 |
