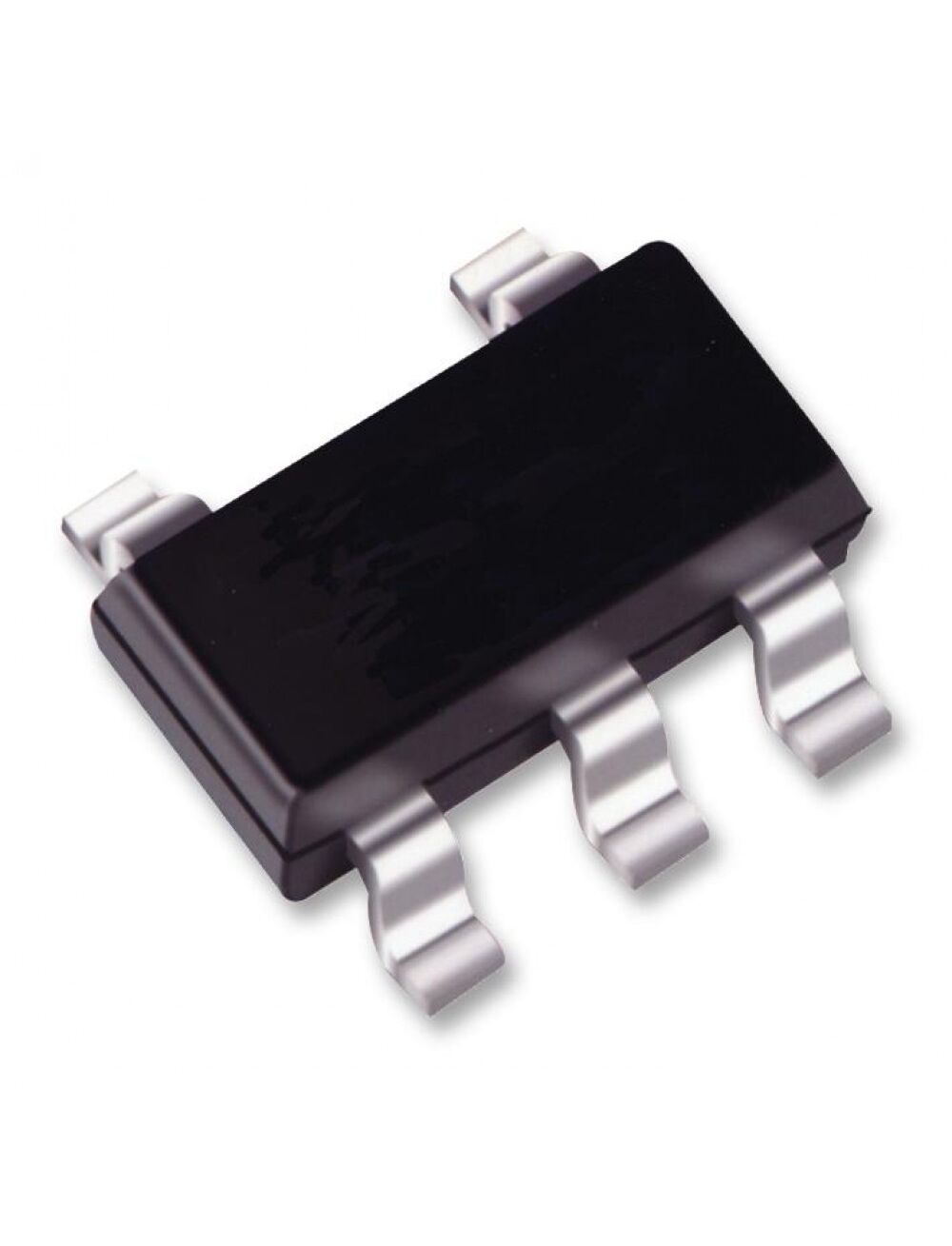

TS5A1066DBVR, аналоговый ключодиночный spst (один полюс-одно направление) 5-pin sot-23 лента на катушке
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание TS5A1066DBVR
The TS5A1066DBVR is a single-pole single-throw (SPST) Analog Switch designed to operate from 1.65 to 5.5V. This device can handle both digital and analog signals and signals up to V+ (peak) can be transmitted in either direction.
• Low on-state resistance
• Low charge injection
• Low Total Harmonic Distortion (THD)
• Latch-up performance exceeds 100mA Per JESD 78, Class II
• ESD performance tested per JESD 22
• Green product and no Sb/Br
| Вид монтажа | SMD/SMT |
| Время включения - макс. | 5.5 ns |
| Время отключения - макс. | 4.5 ns |
| Высота | 1.15 mm |
| Длина | 2.9 mm |
| Категория продукта | ИС аналогового переключателя |
| Количество переключателей | 1 Switch |
| Конфигурация | 1 x SPST |
| Максимальная рабочая температура | + 85 C |
| Минимальная рабочая температура | 40 C |
| Напряжение переключения - макс. | 5 V |
| Напряжение питания - макс. | 1 uA, 5.5 V |
| Напряжение питания - мин. | 1.65 V |
| Переключение постоянного тока | 100 mA |
| Подкатегория | Switch ICs |
| Рабочее напряжение питания | 1.65 V to 5.5 V |
| Размер фабричной упаковки | 3000 |
| Серия | TS5A1066 |
| Сопротивление во включенном состоянии - макс. | 10 Ohms |
| Тип питания | Single Supply |
| Тип продукта | Analog Switch ICs |
| Торговая марка | Texas Instruments |
| Упаковка / блок | SOT-23-5 |
| Ширина | 1.6 mm |
| Вес, г | 0.08 |
Особенности
Вес брутто
0.05 г
Код товара
252442
Корпус
SOT-23-5
Краткое описание
Analog Switch Single SPST 5-Pin SOT-23 T/R Аналоговый ключодиночный SPST (один полюс-одно направление) 5-Pin SOT-23 лента на катушке
Напряжение питания
1.65 V ~ 5.5 V
Нормоупаковка
3000 шт
Питание (Однополярное/Двуполярное)
Single Supply
Сопротивление открытого канала
10 Ohm
Схема
1 x SPST - NO
Тип упаковки
Tape and Reel (лента в катушке)
Ток потребления
50nA
Файлы
Https://www.promelec.ru/fs/sources/07/a7/28/21/3842a4a96b63a367f3895186.pdf
Функция
Switch
