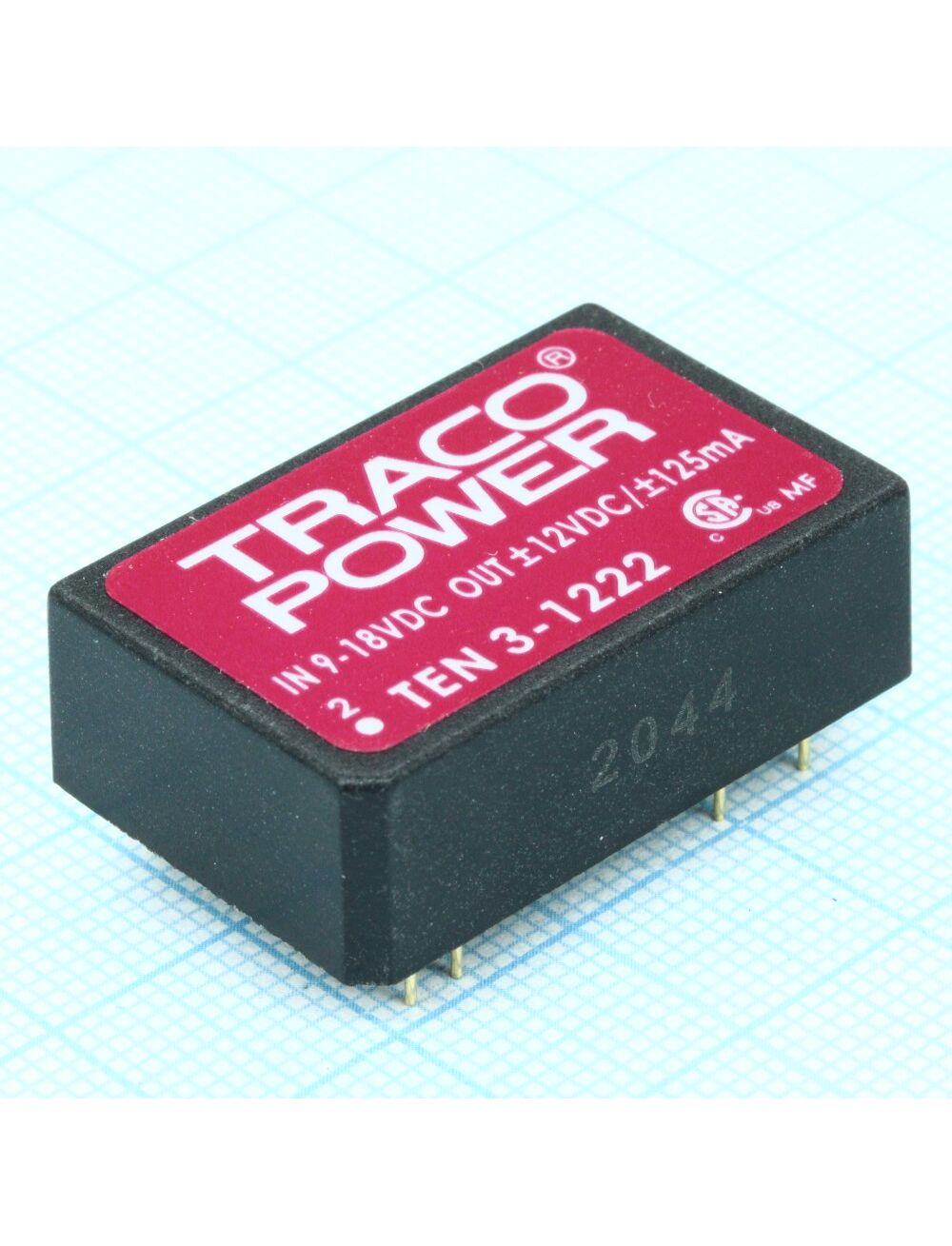

TEN 3-1222, преобразователь dc-dc на печатную плату вход 12в двуполярный выход 12в/-12в 0.125a/-0.125a 3вт 8-pin pdip
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание TEN 3-1222
TEN 3 – серия DC/DC преобразователей мощностью 3 Вт для применения в промышленной и бытовой электронике
Монтаж на плату, корпус DIP24
Количество выходов 2
Входное напряжение 9...18 В
Номинальное входное напряжение 12 В
Выходное напряжение +12/-12 В
Выходной ток до +/-125 мА
Защита от короткого замыкания
КПД 80%
Уровень пульсаций 50 мВ
Напряжение изоляции вход-выход 1.5 кВ
Размер 31.8x20.3x10.2 мм
Рабочая температура -40...85 °C
Температура хранения -55...125 °C
Защита от КЗ: продолжительная с автовосстановлением
Характеристики
| Серия | ten3 |
|---|---|
| Мин.входное напряжение, В | 9 |
| Макс.входное напряжение, В | 18 |
| Номинальное входное напряжение, В | 12 |
| Количество выходов,шт | 2 |
| Мощность,Вт | 3 |
| Эффективность преобразования энергии(КПД),% | 80 |
| Точность выходного напряжения,% | 1 |
| Шум на выходе,мВ | 50 |
| Напряжение изоляции,В | 1500 |
| Рабочая температура, С | -40…75 |
| Особенности | пластиковый корпус |
| Конструктивное исполнение | dip24 |
| Выходное напряжение, В | 12, -12 |
| Максимальный выходной ток, А | 0.12 |
| Комплекс защит | защита от кз продолжительная |
Особенности
I вых, A
0.125A/-0.125A
U вх, VDC
12В
U вых1, VDC
12В
U вых2, VDC
-12В
Вес брутто
17 г
Код товара
244080
Корпус
DIP24
Краткое описание
Module DC-DC 12VIN 2-OUT 12V/-12V 0.125A/-0.125A 3W 8-Pin PDIP Преобразователь DC-DC на печатную плату вход 12В двуполярный выход 12В/-12В 0.125A/-0.125A 3Вт 8-Pin PDIP
Мощность, W
3
Нормоупаковка
10 шт
Остаток под заказ
0 шт
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/f5/54/d6/f6/2226800f123489e535b81b92.pdf
