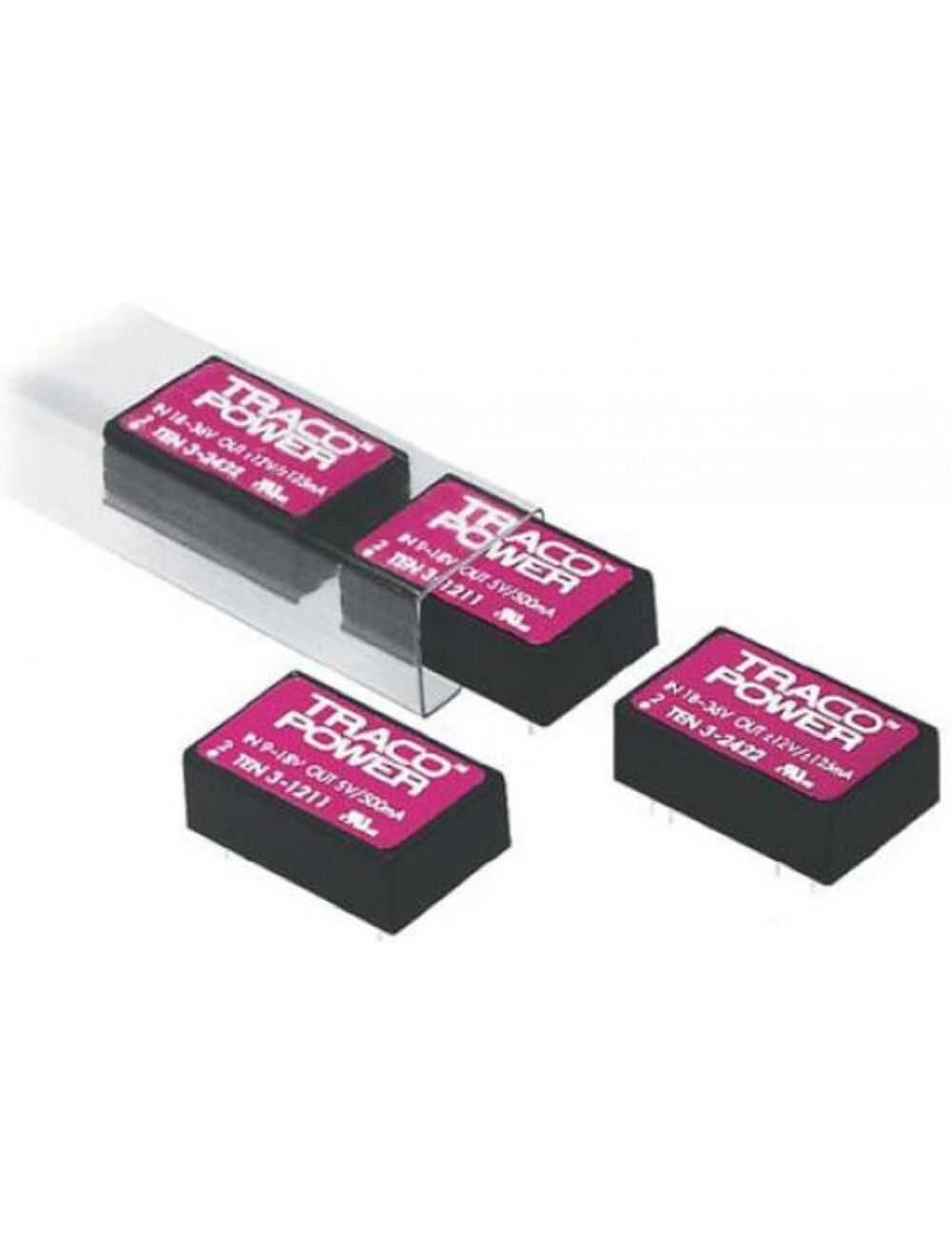

TEN 3-0523, преобразователь dc-dc на печатную плату вход 5в двуполярный выход 15в/-15в 0.1a/-0.1a 3вт 8-pin dip модуль
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание TEN 3-0523
TEN 3 – серия DC/DC преобразователей мощностью 3 Вт для применения в промышленной и бытовой электронике
Монтаж на плату, корпус DIP24
Количество выходов 2
Входное напряжение 4.5...9 В
Номинальное входное напряжение 5 В
Выходное напряжение +15/-15 В
Выходной ток до +/-100 мА
Защита от короткого замыкания
КПД 75%
Уровень пульсаций 50 мВ
Напряжение изоляции вход-выход 1.5 кВ
Размер 31.8x20.3x10.2 мм
Рабочая температура -40...85 °C
Температура хранения -55...125 °C
Защита от КЗ: продолжительная с автовосстановлением
Характеристики
| Серия | ten3 |
|---|---|
| Мин.входное напряжение, В | 4.5 |
| Макс.входное напряжение, В | 9 |
| Номинальное входное напряжение, В | 5 |
| Количество выходов,шт | 2 |
| Мощность,Вт | 3 |
| Эффективность преобразования энергии(КПД),% | 75 |
| Точность выходного напряжения,% | 1 |
| Шум на выходе,мВ | 50 |
| Напряжение изоляции,В | 1500 |
| Рабочая температура, С | -40…75 |
| Особенности | пластиковый корпус |
| Конструктивное исполнение | dip24 |
| Выходное напряжение, В | 15, -15 |
| Максимальный выходной ток, А | 0.1 |
| Комплекс защит | защита от кз продолжительная |
Особенности
I вых, A
0.1A/-0.1A
U вх, VDC
5В
U вых1, VDC
15В
U вых2, VDC
-15В
Вес брутто
16 г
Код товара
244076
Корпус
DIP24
Краткое описание
Module DC-DC 5VIN 2-OUT 15V/-15V 0.1A/-0.1A 3W 8-Pin DIP Module Преобразователь DC-DC на печатную плату вход 5В двуполярный выход 15В/-15В 0.1A/-0.1A 3Вт 8-Pin DIP модуль
Маркировка
Возможная замена: AM3T-0515D-NZ
Мощность, W
3
Нормоупаковка
10 шт
Остаток под заказ
37 шт
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/d4/9b/86/9f/534d898fabe891a6fc67c7df.pdf
