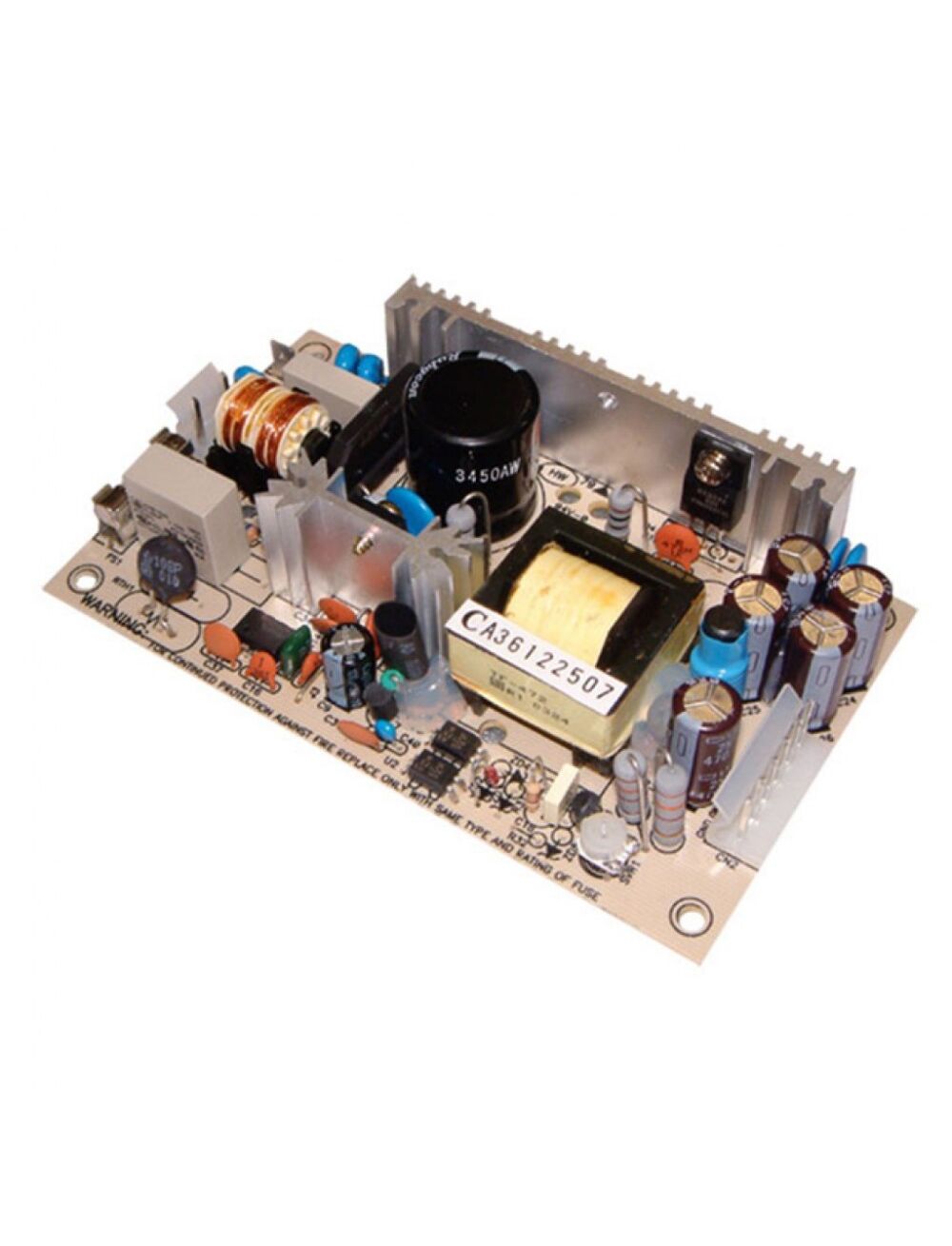

PD-45A, ac-dc, 45вт, вход 85…264v ac, 47…440гц /120…370в dc, выход1: +5в/0.4…5a, выход2: +12в/0.2…2.5a, изоляция 3000в ac, открытая плата 127х76х30мм, -10…+60°с
Описание
Описание PD-45A
Канал 1, Uвых = 5В, Iвых = 0.4…5А
Канал 2, Uвых = 12В, Iвых = 0.2…2.5А
Мощность: 45 Вт
Количество выходов: 2 (не изолированные)
Механическая подстройка выходного напряжения: +10% / -5%
КПД: 77 %
Уровень пульсаций (размах): 50 мВ
Электрическая прочность изоляции: вход-выход: 3000 В AC, вход-земля: 1500 В AC
1-фазное подключение
Входное напряжение AC: 90...264 В (Номинальное: 230 В)
Входное напряжение DC: 120...370 В
Комплекс защит от: короткого замыкания, перегрузки, перенапряжения
Габариты: 127 x 76 x 28 мм, масса: 0.2 кг
Корпус: открытый для монтажа на шасси
Диапазоны температур работы: -10...60 °C, хранения: -20...85 °C
Обратите внимание!
Подключение блока питания БЕЗ НАГРУЗКИ (на холостом ходу, для проверки и т.д.) недопустимо!
Для проверки и подключения блока питания необходимо обеспечить выходные токи по каждому выходному каналу НЕ МЕНЬШЕ минимально допустимых. Минимально допустимые токи для каждой модели указаны в Спецификации на блок питания.
| Выходное напряжение, В | 5, 12 |
| Выходной ток, А | 3.2, 2 |
| Мощность, Вт | 40 |
| Количество выходов,шт | 2 |
| Размеры, мм | 127x76x28 |
| Серия | pd-45 |
| Вес, г | 200 |
