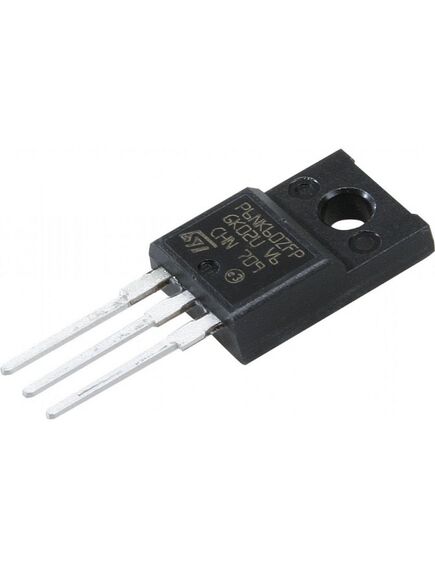

STP6NK60ZFP, транзистор полевой n-канальный 600в 6а 32вт
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание STP6NK60ZFP
MOSFET, N, TO-220FP Transistor Type MOSFET Transistor Polarity N Voltage, Vds Typ 600V Current, Id Cont 6A Resistance, Rds On 1.2ohm Voltage, Vgs Rds on Measurement 10V Voltage, Vgs th Typ 3.75V Case Style TO-220FP Termination Type Through Hole Current, Idm Pulse 24A No. of Pins 3 Power Dissipation 32W Power, Pd 32W Resistance, Rds on @ Vgs = 10V 1.2ohm Voltage, Rds Measurement 10V Voltage, Vds Max 600V
Корпус TO220FP, Конфигурация и полярность N, Максимальное напряжение сток-исток 600 В, Ток стока номинальный при 25°C, без учета ограничений корпуса 6 А, Сопротивление открытого канала (мин) 1.2 Ом
| Структура | n-канал |
| Максимальное напряжение сток-исток Uси,В | 600 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 6 |
| Максимальное напряжение затвор-исток Uзи макс.,В | ±30 |
| Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on) | 1.2 ом при 3a, 10в |
| Максимальная рассеиваемая мощность Pси макс..Вт | 32 |
| Крутизна характеристики, S | 5 |
| Корпус | to220fp |
| Пороговое напряжение на затворе | 4.5 |
| Вес, г | 2 |
Особенности
Вес брутто
2.46 г
Входная емкость
905пФ
Заряд затвора
46нКл
Код товара
125581
Корпус
TO-220FP
Краткое описание
N-MOS+D 600V, 6A, 32W Транзистор полевой N-канальный 600В 6А 32Вт
Мощность Макс
30Вт
Напряжение исток-сток макс
600В
Нормоупаковка
50 шт
Остаток под заказ
4 850 шт
Пороговое напряжение включения макс
4.5В
Сопротивление открытого канала
1.2 Ом
Тип монтажа
Through Hole
Тип транзистора
N-канал
Тип упаковки
Tube (туба)
Ток стока Макс
6A
Файлы
Https://www.promelec.ru/fs/sources/b1/14/f3/53/ba58fad3828733968fa4eae0.pdf
