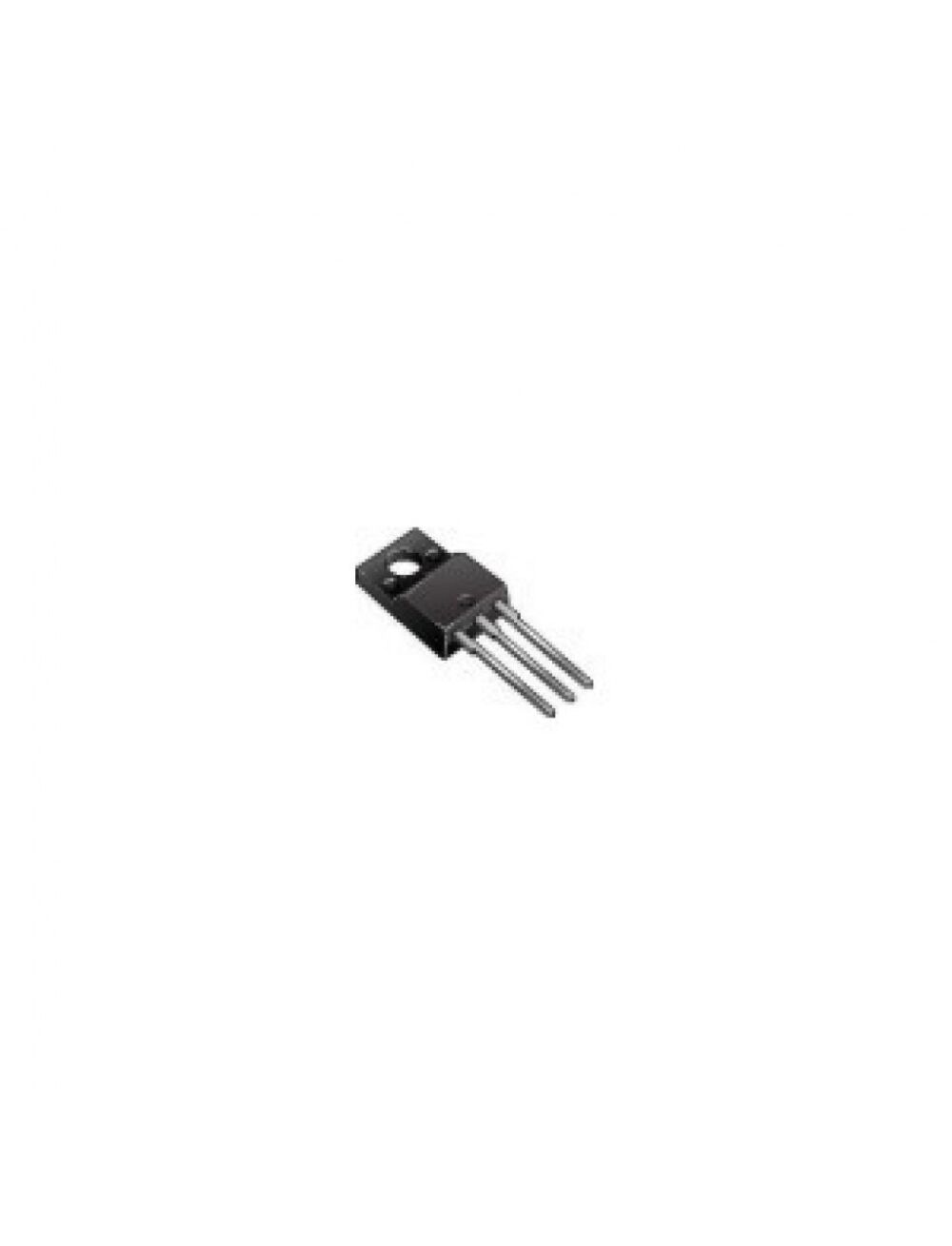

STP5NK80ZFP, транзистор полевой n-канальный 800в 4.3а 30вт
Описание
Описание STP5NK80ZFP
Транзисторы семейства SuperMesh (серия NK) отличаются малым сопротивлением сток-исток в открытом состоянии, поэтому меньше нагреваются и могут использоваться с малогабаритными радиаторами. Также транзисторы SuperMesh отличаются наличием встречных защитных стабилитронов между выводами затвора и истока, которые защищают переход от ESD разрядов и высокого напряжения переходных процессов. Применение таких интегрированных транзисторов устраняет необходимость во внешних защитных компонентах. Кроме того, семейство SuperMesh имеет улучшенные показатели скорости нарастания напряжения dv/dt, поэтому могут использоваться для ответственных применений.
Транзисторы применяются в различных источниках питания (бесперебойные источники питания, адаптеры, зарядные устройства), в электронных балластах ламп, а также для коррекции коэффициента мощности.
Приборы выпускаются в стандартных корпусах ТО-220.
Особенности транзисторов SuperMesh:
- высокие показатели dv/dt
- 100% тестирование на лавинный пробой
- минимизированный заряд затвора
- сверхнизкая внутренняя собственная емкость
| Структура | n-канал |
| Максимальное напряжение сток-исток Uси,В | 800 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 4.3 |
| Максимальное напряжение затвор-исток Uзи макс.,В | ±30 |
| Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on) | 2.4 ом при 2.15a, 10в |
| Максимальная рассеиваемая мощность Pси макс..Вт | 30 |
| Корпус | to220fp |
| Вес, г | 2 |
