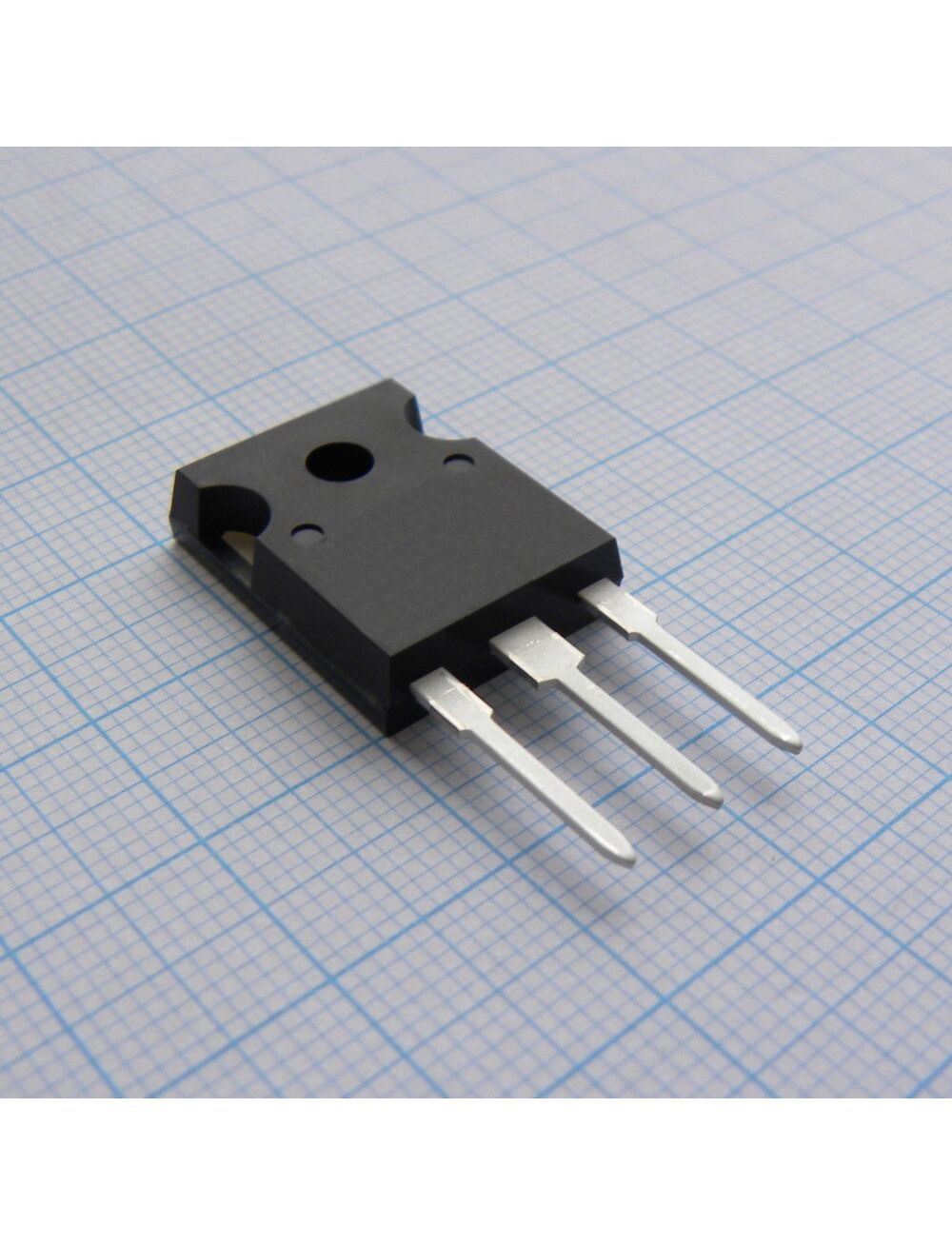

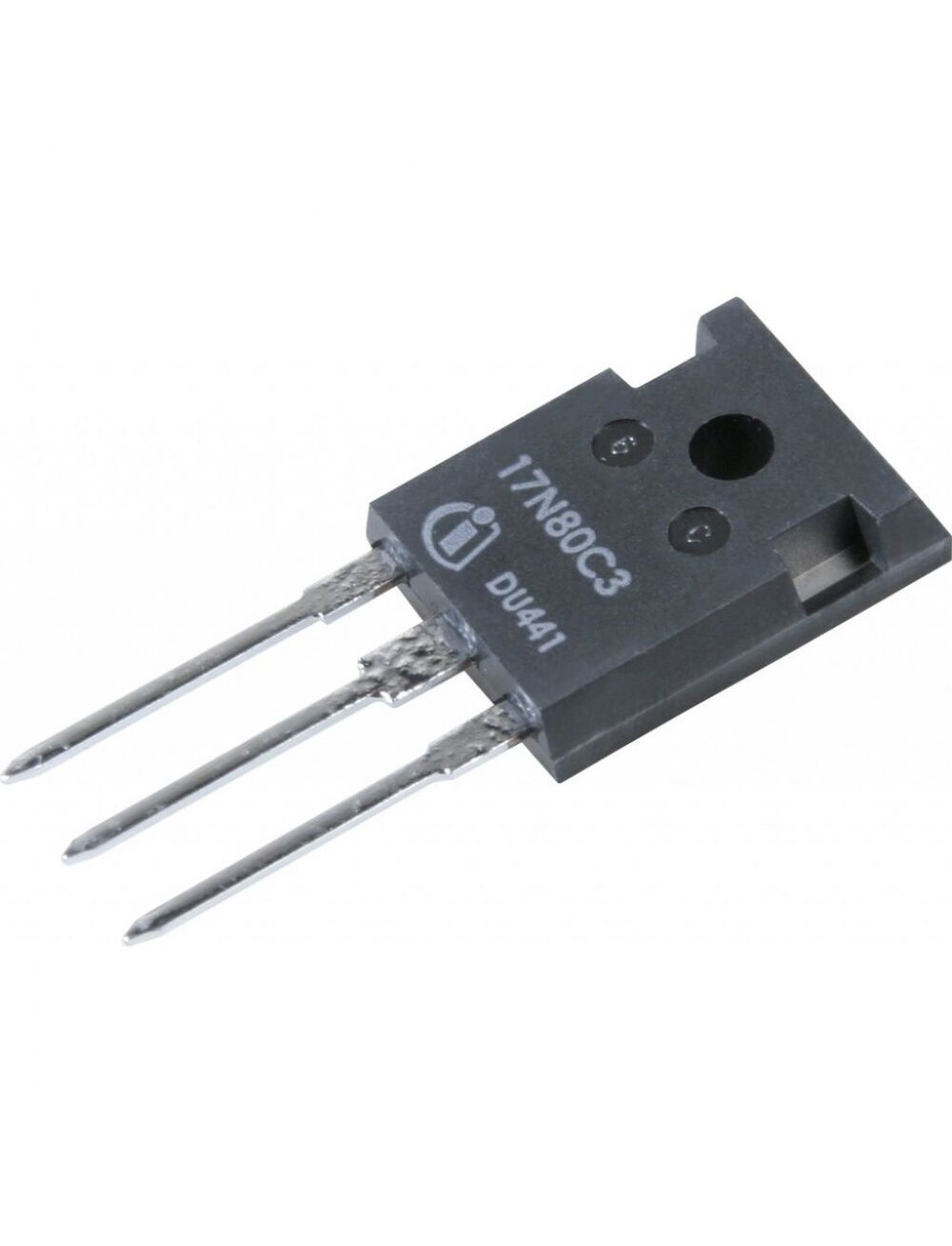

SPW17N80C3FKSA1, транзистор полевой n-канальный 800в 17a
Описание
Описание SPW17N80C3FKSA1
MOSFET, N, COOLMOS, TO-247; Transistor Type: MOSFET; Transistor Polarity: N; Voltage, Vds Typ: 800V; Current, Id Cont: 17A; Resistance, Rds On: 0.29ohm; Voltage, Vgs Rds on Measurement: 10V; Voltage, Vgs th Typ: 3V; Case Style: TO-247; Termination Type: Through Hole; Temperature, Operating Range: -55°C to +150°C; Current, Id Cont @ 25°C: 17A; Current, Idm Pulse: 51A; Pins, No. of: 3; Power Dissipation: 208W; Power, Pd: 208W; Power, Ptot: 208W; Temperature, Current: 25°C; Temperature, Full Power Rating: 25°C; Temperature, Tj Max: 150°C; Temperature, Tj Min: -55°C; Transistors, No. of: 1; Voltage, Vds: 800V; Voltage, Vds Max: 800V; Voltage, Vgs th Max: 3.9V
Корпус TO-247-3, Конфигурация и полярность N, Максимальное напряжение сток-исток 800 В, Ток стока номинальный при 25°C, без учета ограничений корпуса 17 А, Сопротивление открытого канала (мин) 290 мОм
| Структура | n-канал |
| Максимальное напряжение сток-исток Uси,В | 800 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 17 |
| Максимальное напряжение затвор-исток Uзи макс.,В | ±30 |
| Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on) | 0.29 ом при 11a, 10в |
| Максимальная рассеиваемая мощность Pси макс..Вт | 208 |
| Крутизна характеристики, S | 15 |
| Корпус | to247ac |
| Пороговое напряжение на затворе | 3.9 |
| Вес, г | 7.5 |
