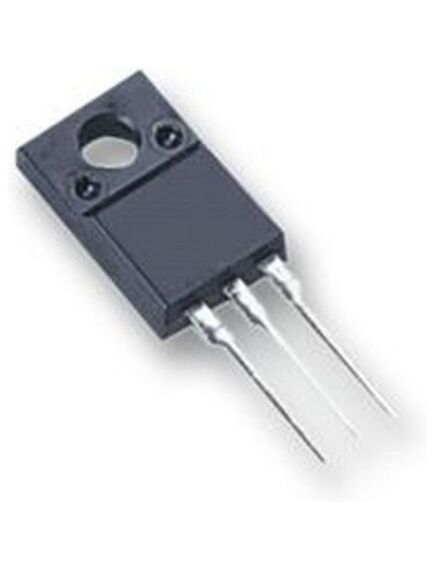

SPA11N80C3XKSA1, транзистор полевой n-канальный 800в 11a
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание SPA11N80C3XKSA1
SPA11N80C3 является N-канальным CoolMOS™ силовым МОП-транзистором 800В с низким уровнем сопротивления в активном состоянии. CoolMOS™ МОП-транзистор обеспечивает существенное снижение потерь проводимости, переключения и привода, а так же высокую плотность мощности и эффективности для систем преобразование мощности. Последнее поколение высоковольтных силовых МОП-транзисторов делает AC источники питания более эффективными, компактными, легкими и холодными, чем когда-либо прежде.
• Очень низкий уровень хранения энергии в выходной емкости (Eoss) при 400В
• Низкий заряд затвора (Qg)
• Высокая эффективность и высокая плотность мощности
• Отличная производительность
• Высокая надежность
• Простой в использовании
| Структура | n-канал |
| Максимальное напряжение сток-исток Uси,В | 800 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 11 |
| Максимальное напряжение затвор-исток Uзи макс.,В | ±20 |
| Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on) | 0.45 ом при 7.1a, 10в |
| Максимальная рассеиваемая мощность Pси макс..Вт | 156 |
| Крутизна характеристики, S | 7.5 |
| Корпус | to220ab |
| Пороговое напряжение на затворе | 2.1…3.9 |
| Вес, г | 2 |
Особенности
Вес брутто
2.91 г
Входная емкость
1600пФ
Заряд затвора
85нКл
Код товара
239460
Корпус
PG-TO220-3 (fully isolated)
Краткое описание
MOSFET N-CH 800V 11A TO220FP Транзистор полевой N-канальный 800В 11A
Мощность Макс
41Вт
Напряжение исток-сток макс
800В
Нормоупаковка
50 шт
Остаток под заказ
0 шт
Пороговое напряжение включения макс
3.9В
Сопротивление открытого канала
450 мОм
Тип монтажа
Through Hole
Тип транзистора
N-канал
Тип упаковки
Tube (туба)
Ток стока Макс
11A
Файлы
Https://www.promelec.ru/fs/sources/9b/44/ab/e4/75d2383b3fcc244707c3d590.pdf
