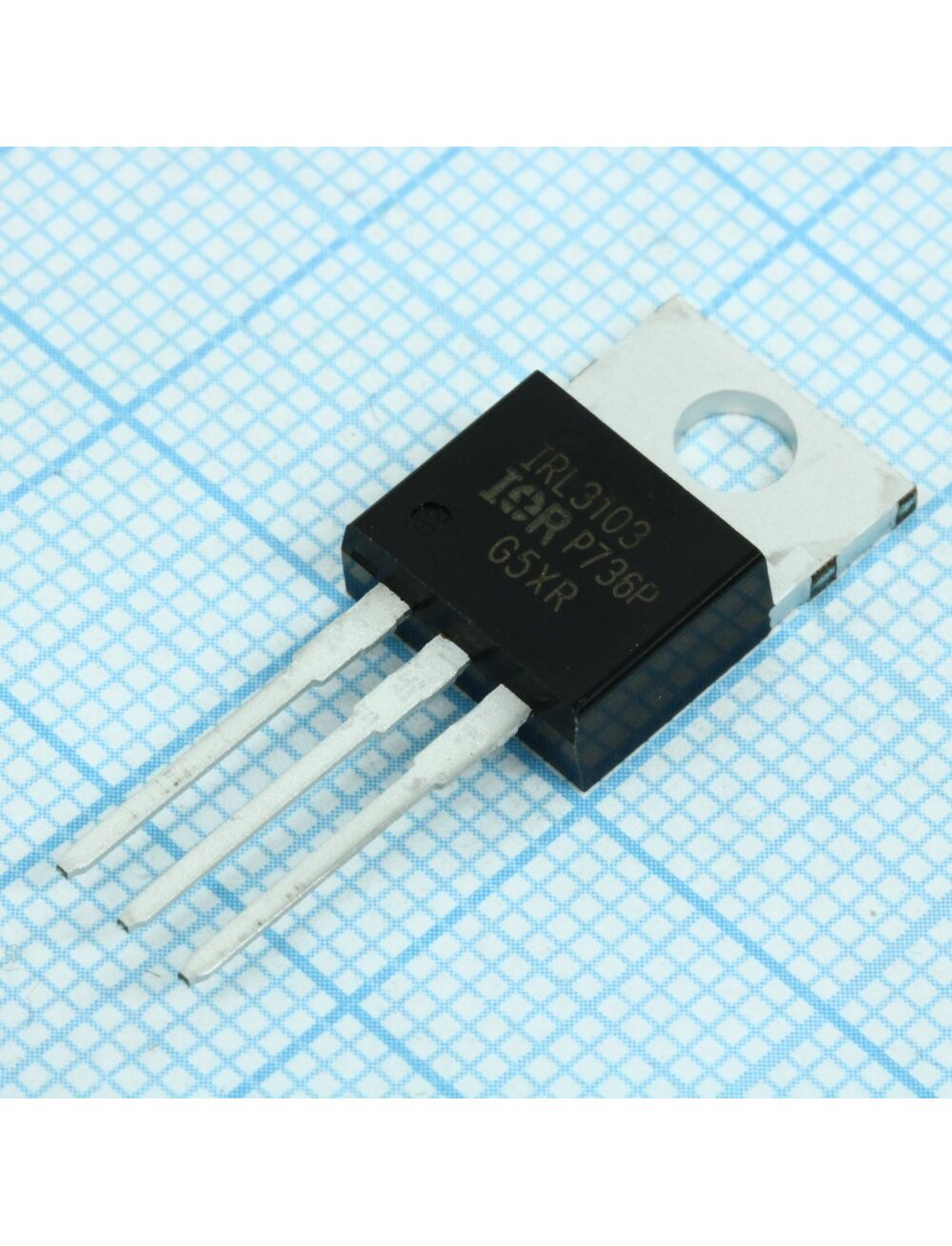

IRL3103PBF, транзистор полевой n-канальный 30в 56а 83вт, 0.014 ом
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание IRL3103PBF
MOSFET, N, 30V, 56A, TO-220 Transistor Type MOSFET Transistor Polarity N Voltage, Vds Typ 30V Current, Id Cont 56A Resistance, Rds On 0.012ohm Voltage, Vgs Rds on Measurement 10V Voltage, Vgs th Typ 1V Case Style TO-220AB Termination Type Through Hole Current, Idm Pulse 220A Lead Spacing 2.54mm No. of Pins 3 Power Dissipation 83W Power, Pd 83W Temperature, Current 25°C Temperature, Full Power Rating 25°C Thermal Resistance, Junction to Case A 1.8°C/W Transistors, No. of 1 Voltage, Vds Max 30V Voltage, Vgs th Max 2.5V Voltage, Vgs th Min 1V
Корпус TO220AB, Конфигурация и полярность N, Максимальное напряжение сток-исток 30 В, Ток стока номинальный при 25°C, без учета ограничений корпуса 64 А, Сопротивление открытого канала (мин) 12 мОм
| Структура | n-канал |
| Максимальное напряжение сток-исток Uси,В | 30 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 64 |
| Максимальное напряжение затвор-исток Uзи макс.,В | ±16 |
| Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on) | 0.012 ом при 34a, 10в |
| Максимальная рассеиваемая мощность Pси макс..Вт | 94 |
| Крутизна характеристики, S | 22 |
| Корпус | to220ab |
| Пороговое напряжение на затворе | 1 |
| Вес, г | 2.5 |
Особенности
Вес брутто
2.68 г
Входная емкость
1650пФ
Заряд затвора
33нКл
Код товара
86002
Корпус
TO-220 Isolated Tab
Краткое описание
MOSFET N-CH Si 30V 64A 3-Pin(3+Tab) TO-220AB Tube Транзистор полевой N-канальный 30В 56А 83Вт, 0.014 Ом
Мощность Макс
94Вт
Напряжение исток-сток макс
30В
Нормоупаковка
50 шт
Особенности
Logic Level Gate
Остаток под заказ
0 шт
Пороговое напряжение включения макс
1В
Сопротивление открытого канала
12 мОм
Тип монтажа
Through Hole
Тип транзистора
N-канал
Тип упаковки
Tube (туба)
Ток стока Макс
64A
Файлы
Https://www.promelec.ru/fs/sources/1f/31/3c/0b/980008f033902a2c38cd0d52.pdf
