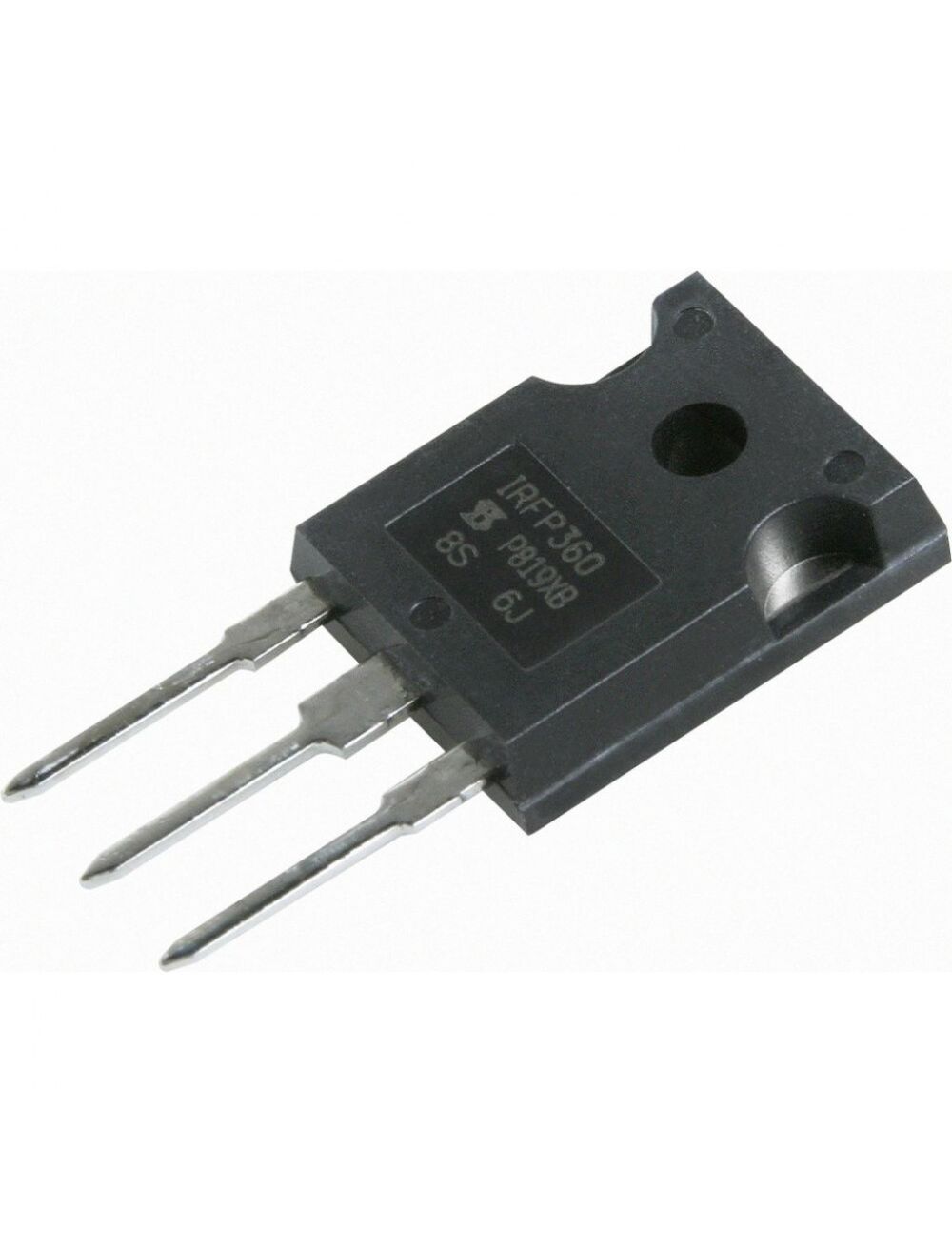

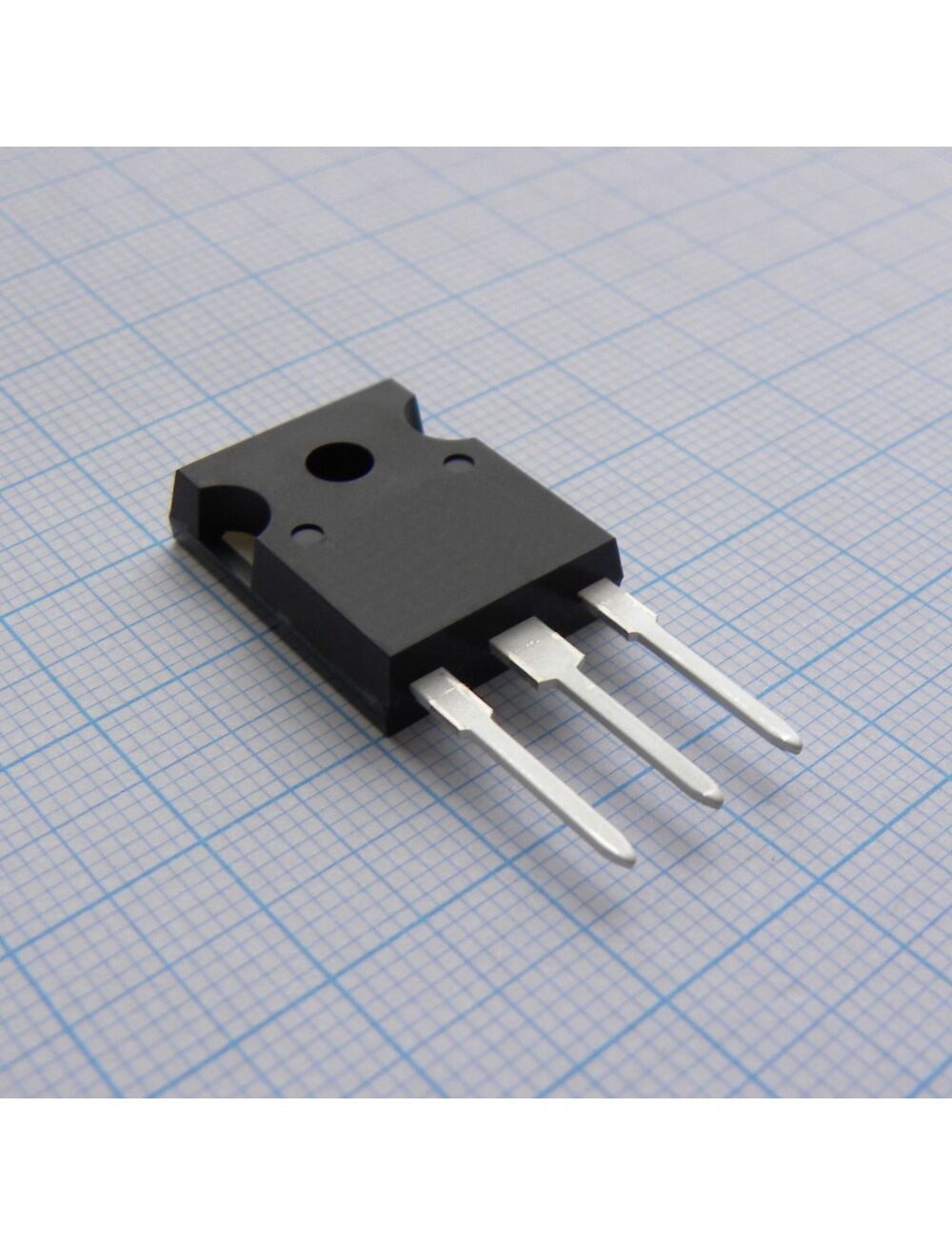

IRFP360PBF, транзистор полевой n-канальный 400в 23а 280вт, 0.2 ом
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание IRFP360PBF
MOSFET, N, 400V, 23A, TO-247AC Transistor Type MOSFET Transistor Polarity N Voltage, Vds Typ 400V Current, Id Cont 23A Resistance, Rds On 0.2ohm Voltage, Vgs Rds on Measurement 10V Voltage, Vgs th Typ 4V Case Style TO-247AC Termination Type Through Hole Current, Idm Pulse 92A Lead Spacing 5.45mm No. of Pins 3 Power Dissipation 250W Power, Pd 250W Temperature, Current 25°C Temperature, Full Power Rating 25°C Thermal Resistance, Junction to Case A 0.45°C/W Transistors, No. of 1 Voltage, Vds Max 400V
Корпус TO-247-3, Конфигурация и полярность N, Максимальное напряжение сток-исток 400 В, Ток стока номинальный при 25°C, без учета ограничений корпуса 23 А, Сопротивление открытого канала (мин) 200 мОм
| Структура | n-канал |
| Максимальное напряжение сток-исток Uси,В | 400 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 23 |
| Максимальное напряжение затвор-исток Uзи макс.,В | ±20 |
| Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on) | 0.2 ом при 14a, 10в |
| Максимальная рассеиваемая мощность Pси макс..Вт | 280 |
| Крутизна характеристики, S | 21 |
| Корпус | to247 |
| Пороговое напряжение на затворе | 4 |
| Вес, г | 7.5 |
Особенности
Вес брутто
6.5 г
Входная емкость
4500пФ
Заряд затвора
210нКл
Код товара
45420
Корпус
TO-247AC
Краткое описание
MOSFET N-CH 400V 23A 3-Pin(3+Tab) TO-247AC Транзистор полевой N-канальный 400В 23А 280Вт, 0.2 Ом
Мощность Макс
280Вт
Напряжение исток-сток макс
400В
Нормоупаковка
25 шт
Пороговое напряжение включения макс
4В
Сопротивление открытого канала
200 мОм
Тип монтажа
Through Hole
Тип транзистора
N-канал
Тип упаковки
Tube (туба)
Ток стока Макс
23A
Файлы
Https://www.promelec.ru/fs/sources/cb/49/5b/52/94ed2d12a08d0296fc61198d.pdf
