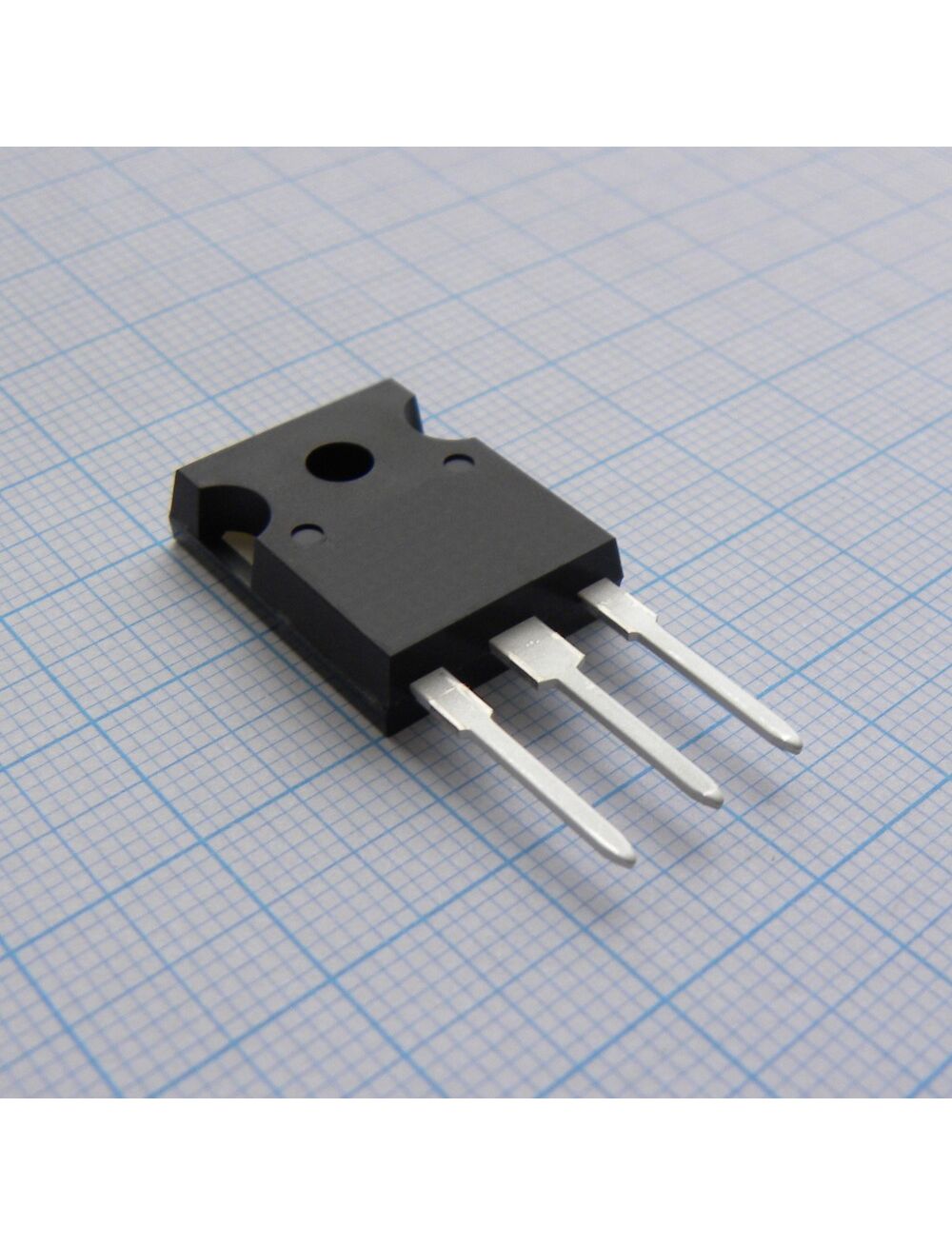

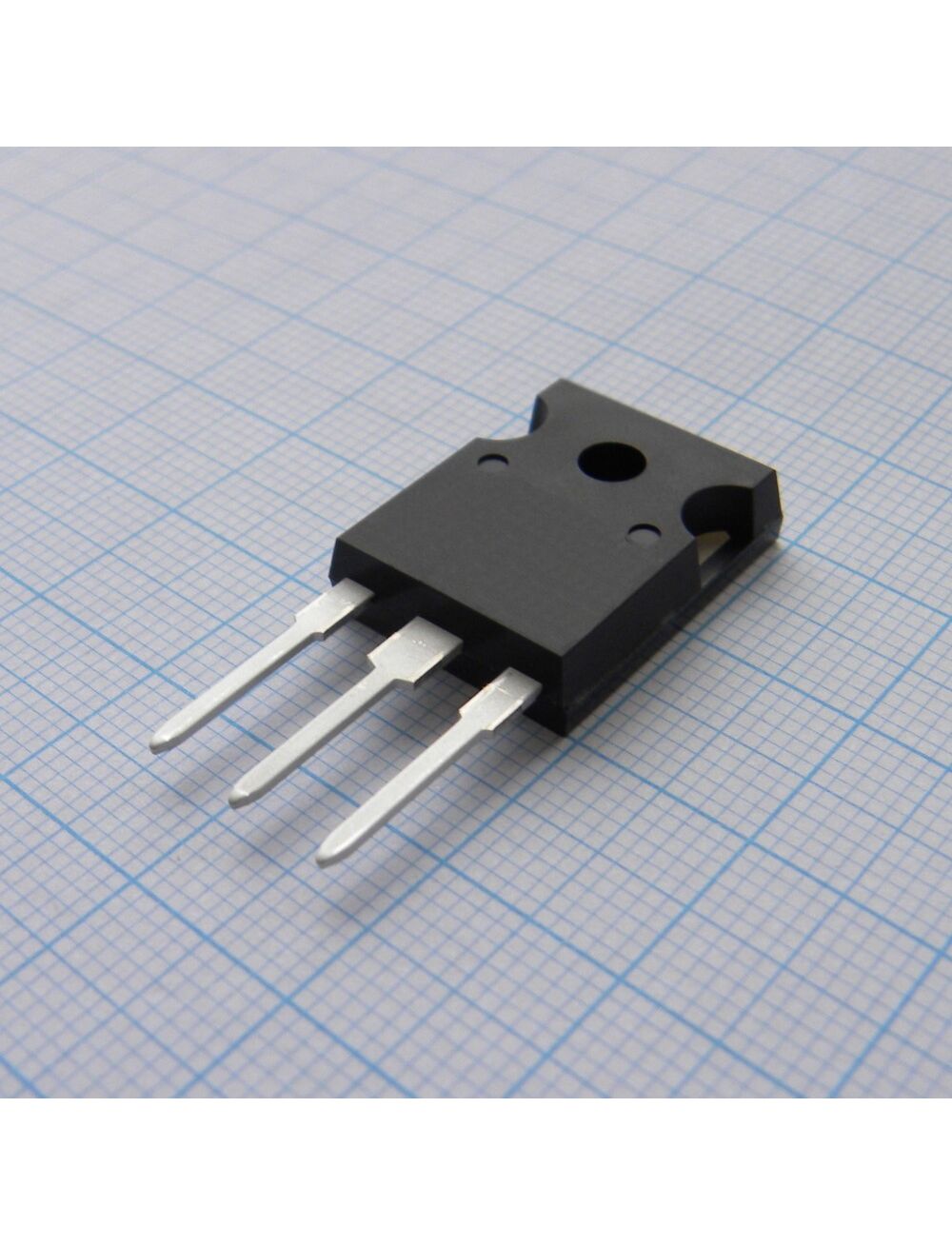

IRFP260MPBF, транзистор полевой n-канальный 200в 50а 300вт, 0.04 ом
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание IRFP260MPBF
Trans MOSFET N-CH Si 200V 50A 3-Pin(3+Tab) TO-247AC Tube
Корпус TO247AC, Конфигурация и полярность N, Максимальное напряжение сток-исток 200 В, Ток стока номинальный при 25°C, без учета ограничений корпуса 50 А, Сопротивление открытого канала (мин) 40 мОм
| Максимальная рабочая температура | +175 °C |
| Максимальный непрерывный ток стока | 50 A |
| Тип корпуса | TO-247AC |
| Максимальное рассеяние мощности | 300 Вт |
| Тип монтажа | Монтаж на плату в отверстия |
| Ширина | 5.2мм |
| Высота | 21.1мм |
| Размеры | 16.13 x 5.2 x 21.1мм |
| Материал транзистора | Кремний |
| Количество элементов на ИС | 1 |
| Длина | 16.13мм |
| Transistor Configuration | Одинарный |
| Типичное время задержки включения | 17 нс |
| Производитель | Infineon |
| Типичное время задержки выключения | 55 нс |
| Серия | HEXFET |
| Минимальная рабочая температура | -55 °C |
| Maximum Gate Threshold Voltage | 4V |
| Minimum Gate Threshold Voltage | 2V |
| Максимальное сопротивление сток-исток | 40 мΩ |
| Максимальное напряжение сток-исток | 200 В |
| Число контактов | 3 |
| Категория | Мощный МОП-транзистор |
| Типичный заряд затвора при Vgs | 234 нКл при 10 В |
| Номер канала | Поднятие |
| Типичная входная емкость при Vds | 4057 пФ при 25 В |
| Тип канала | N |
| Максимальное напряжение затвор-исток | -20 В, +20 В |
| Вес, г | 7.5 |
Особенности
Вес брутто
8.58 г
Входная емкость
4057пФ
Заряд затвора
234нКл
Код товара
204138
Корпус
TO-247AC
Краткое описание
MOSFET N-CH 200V 50A TO-247AC Транзистор полевой N-канальный 200В 50А 300Вт, 0.04 Ом
Мощность Макс
300Вт
Напряжение исток-сток макс
200В
Нормоупаковка
25 шт
Остаток под заказ
0 шт
Пороговое напряжение включения макс
4В
Сопротивление открытого канала
40 мОм
Тип монтажа
Through Hole
Тип транзистора
N-канал
Тип упаковки
Tube (туба)
Ток стока Макс
50A
Файлы
Https://www.promelec.ru/fs/sources/37/a2/4c/56/90a3925677ad15582e70f987.pdf
