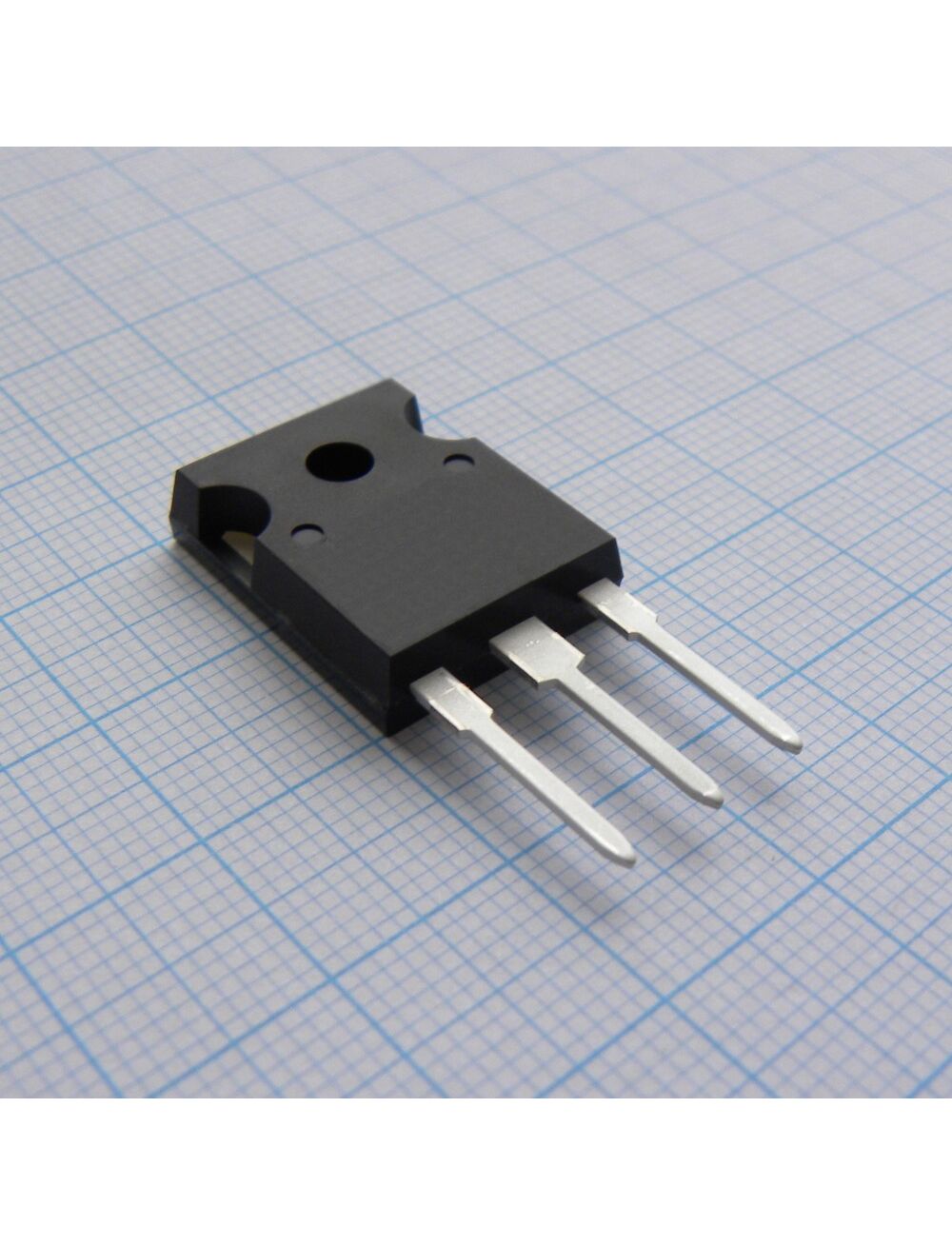

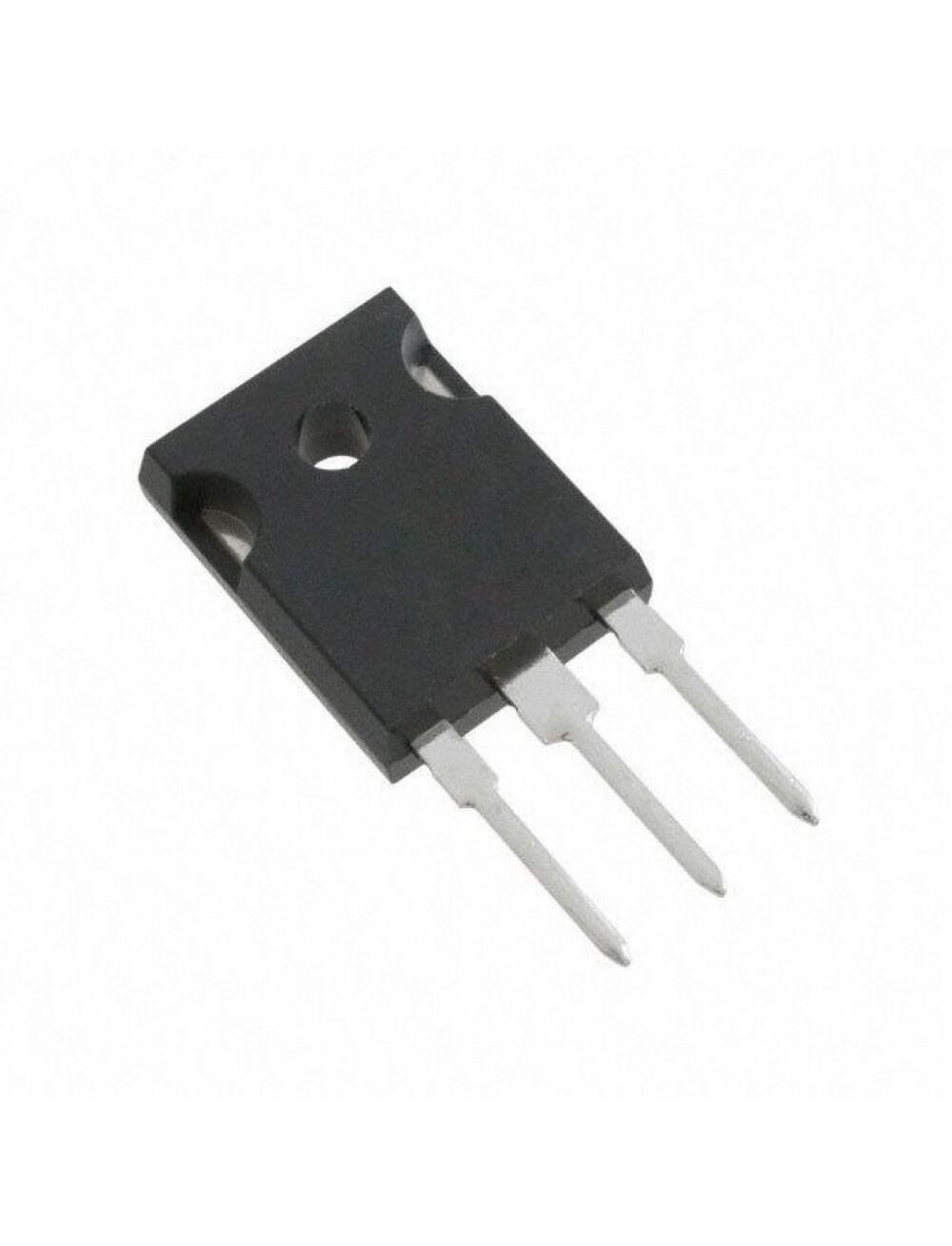

IRFP054PBF, транзистор полевой n-канальный 60в 70a
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание IRFP054PBF
N-Channel MOSFET, 60V to 90V, Vishay Semiconductor
| Максимальная рабочая температура | +175 °C |
| Максимальный непрерывный ток стока | 70 A |
| Тип корпуса | TO-247AC |
| Максимальное рассеяние мощности | 230 Вт |
| Тип монтажа | Монтаж на плату в отверстия |
| Ширина | 5.31мм |
| Высота | 20.82мм |
| Размеры | 15.87 x 5.31 x 20.82мм |
| Материал транзистора | Кремний |
| Количество элементов на ИС | 1 |
| Длина | 15.87мм |
| Transistor Configuration | Одинарный |
| Типичное время задержки включения | 20 ns |
| Производитель | Vishay |
| Типичное время задержки выключения | 83 нс |
| Минимальная рабочая температура | -55 °C |
| Minimum Gate Threshold Voltage | 2V |
| Максимальное сопротивление сток-исток | 14 мΩ |
| Максимальное напряжение сток-исток | 60 В |
| Число контактов | 3 |
| Категория | Мощный МОП-транзистор |
| Типичный заряд затвора при Vgs | 160 nC @ 10 V |
| Номер канала | Поднятие |
| Типичная входная емкость при Vds | 4500 пФ при 25 В |
| Тип канала | N |
| Максимальное напряжение затвор-исток | -20 В, +20 В |
| Вес, г | 7.5 |
Особенности
Входная емкость
4500пФ
Заряд затвора
160нКл
Код товара
204122
Корпус
TO-247
Краткое описание
MOSFET N-CH 60V 70A TO-247AC Транзистор полевой N-канальный 60В 70A
Мощность Макс
230Вт
Напряжение исток-сток макс
60В
Нормоупаковка
25 шт
Пороговое напряжение включения макс
4В
Сопротивление открытого канала
14 мОм
Тип монтажа
Through Hole
Тип транзистора
N-канал
Тип упаковки
Tube (туба)
Ток стока Макс
70A
