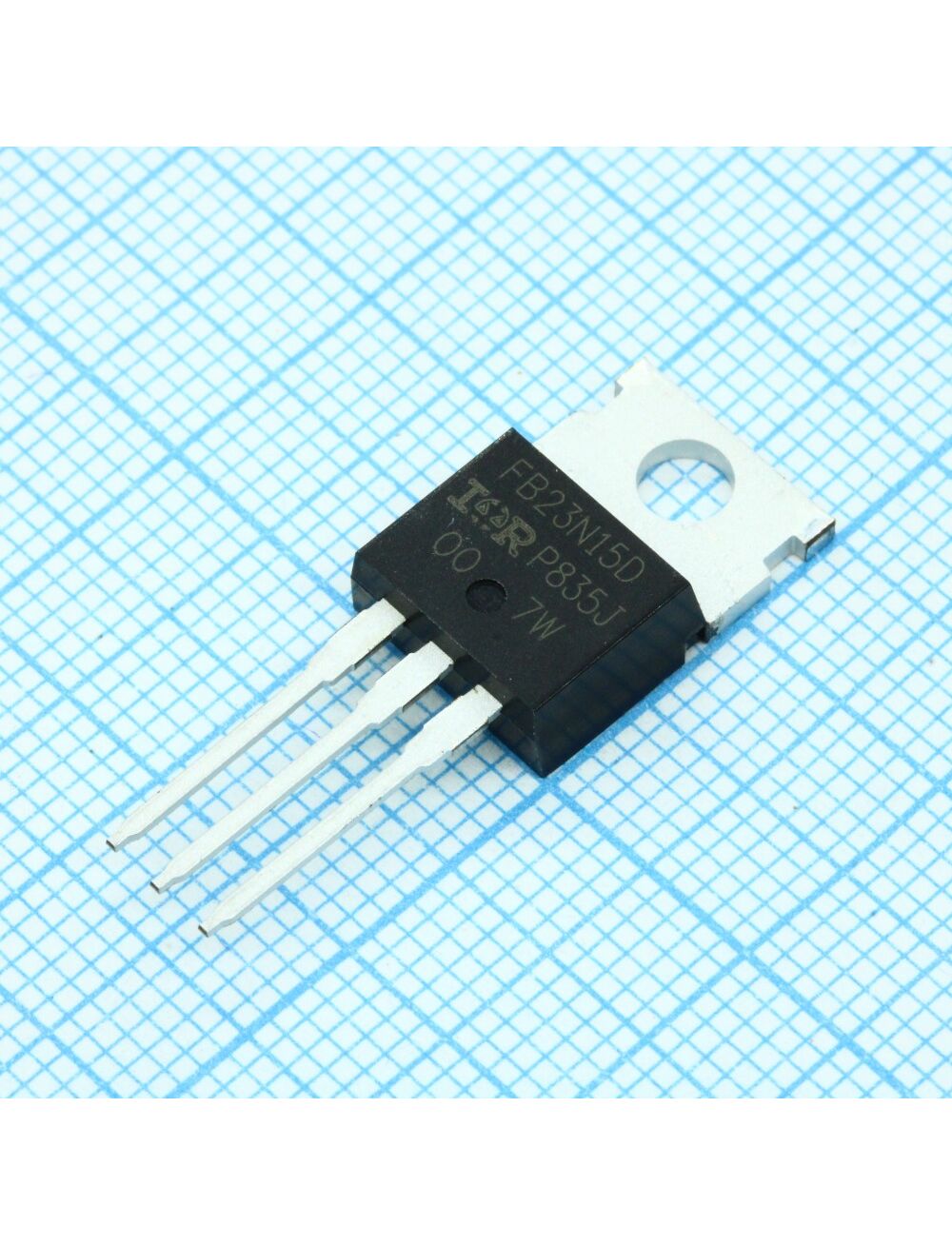

IRFB23N15DPBF, транзистор полевой n-канальный 150в 23а 136вт
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание IRFB23N15DPBF
• Fully characterized capacitance including effective COSS to simplify design
• Fully characterized avalanche voltage and current
| Максимальная рабочая температура | +175 °C |
| Максимальный непрерывный ток стока | 23 А |
| Тип корпуса | TO-220AB |
| Максимальное рассеяние мощности | 136 Вт |
| Тип монтажа | Монтаж на плату в отверстия |
| Ширина | 4.69мм |
| Высота | 19.3мм |
| Размеры | 10.54 x 4.69 x 19.3мм |
| Материал транзистора | Кремний |
| Количество элементов на ИС | 1 |
| Длина | 10.54мм |
| Transistor Configuration | Одинарный |
| Типичное время задержки включения | 10 нс |
| Производитель | Infineon |
| Типичное время задержки выключения | 18 нс |
| Серия | HEXFET |
| Минимальная рабочая температура | -55 °C |
| Maximum Gate Threshold Voltage | 5.5V |
| Minimum Gate Threshold Voltage | 3V |
| Максимальное сопротивление сток-исток | 90 mΩ |
| Максимальное напряжение сток-исток | 150 В |
| Число контактов | 3 |
| Категория | Мощный МОП-транзистор |
| Типичный заряд затвора при Vgs | 37 nC @ 10 V |
| Номер канала | Поднятие |
| Типичная входная емкость при Vds | 1200 пФ при 25 В |
| Тип канала | N |
| Максимальное напряжение затвор-исток | -30 V, +30 V |
| Вес, г | 2.5 |
Особенности
Вес брутто
2.7 г
Входная емкость
1200пФ
Заряд затвора
56нКл
Код товара
203959
Корпус
TO-220AB
Краткое описание
MOSFET N-CH 150V 23A 3-Pin(3+Tab) TO-220AB Tube Транзистор полевой N-канальный 150В 23А 136Вт
Мощность Макс
3.8Вт
Напряжение исток-сток макс
150В
Нормоупаковка
50 шт
Остаток под заказ
0 шт
Пороговое напряжение включения макс
5.5В
Сопротивление открытого канала
90 мОм
Тип монтажа
Through Hole
Тип транзистора
N-канал
Тип упаковки
Tube (туба)
Ток стока Макс
23A
Файлы
Https://www.promelec.ru/fs/sources/96/63/04/9a/ced37f5128010637542cf225.pdf
