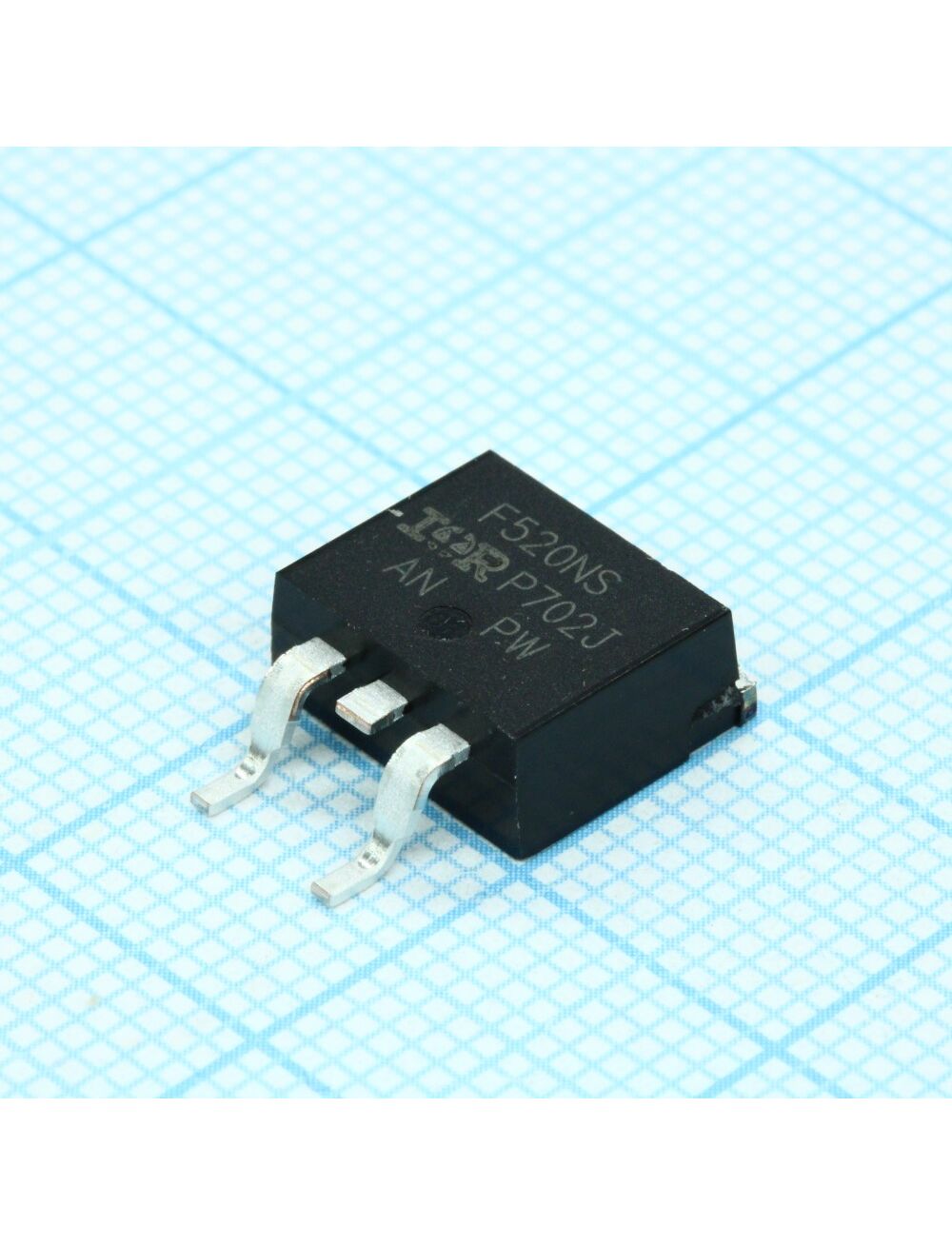

IRF520NSTRLPBF, транзистор полевой n-канальный 100в 9.7a 3-pin(2+tab) d2pak лента на катушке
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание IRF520NSTRLPBF
D2PAK/100V SINGLE N-CHANNEL HEXFET POWER MOSFET IN A D2-PAK PACKAGE
Корпус TO263, Конфигурация и полярность N, Максимальное напряжение сток-исток 100 В, Ток стока номинальный при 25°C, без учета ограничений корпуса 9.7 А, Сопротивление открытого канала (мин) 200 мОм
| Максимальная рабочая температура | +175 °C |
| Максимальный непрерывный ток стока | 9,7 А |
| Тип корпуса | D2PAK (TO-263) |
| Максимальное рассеяние мощности | 48 Вт |
| Тип монтажа | Поверхностный монтаж |
| Ширина | 9.65мм |
| Высота | 4.83мм |
| Размеры | 10.67 x 9.65 x 4.83мм |
| Материал транзистора | Кремний |
| Количество элементов на ИС | 1 |
| Длина | 10.67мм |
| Transistor Configuration | Одинарный |
| Типичное время задержки включения | 4.5 ns |
| Производитель | Infineon |
| Типичное время задержки выключения | 32 нс |
| Серия | HEXFET |
| Минимальная рабочая температура | -55 °C |
| Maximum Gate Threshold Voltage | 4V |
| Minimum Gate Threshold Voltage | 2V |
| Максимальное сопротивление сток-исток | 200 мОм |
| Максимальное напряжение сток-исток | 100 В |
| Число контактов | 3 |
| Категория | Мощный МОП-транзистор |
| Типичный заряд затвора при Vgs | 25 нКл |
| Номер канала | Поднятие |
| Типичная входная емкость при Vds | 330 pF @ 25 V |
| Тип канала | N |
| Максимальное напряжение затвор-исток | -20 В, +20 В |
| Вес, г | 4 |
Особенности
Вес брутто
1.35 г
Входная емкость
330пФ
Заряд затвора
25нКл
Код товара
355024
Корпус
D2Pak (TO-263)
Краткое описание
MOSFET N-CH 100V 9.7A 3-Pin(2+Tab) D2PAK T/R Транзистор полевой N-канальный 100В 9.7A 3-Pin(2+Tab) D2PAK лента на катушке
Мощность Макс
3.8Вт
Напряжение исток-сток макс
100В
Нормоупаковка
200 шт
Остаток под заказ
0 шт
Пороговое напряжение включения макс
4В
Сопротивление открытого канала
200 мОм
Тип монтажа
Surface Mount
Тип транзистора
N-канал
Тип упаковки
Tape and Reel (лента в катушке)
Ток стока Макс
9.7A
Файлы
Https://www.promelec.ru/fs/sources/84/8c/f8/74/5b2745f7e01e154c08cda093.pdf
