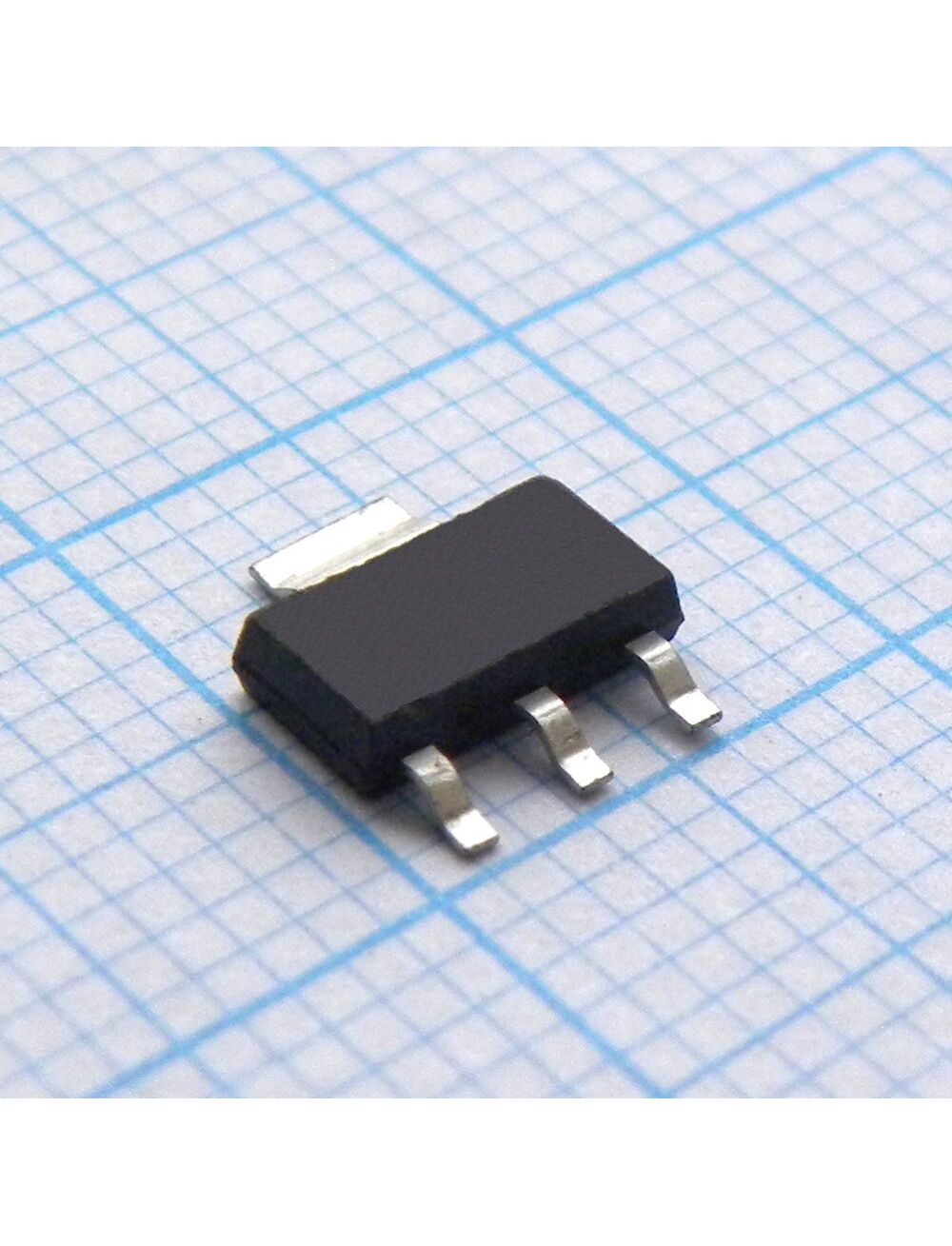

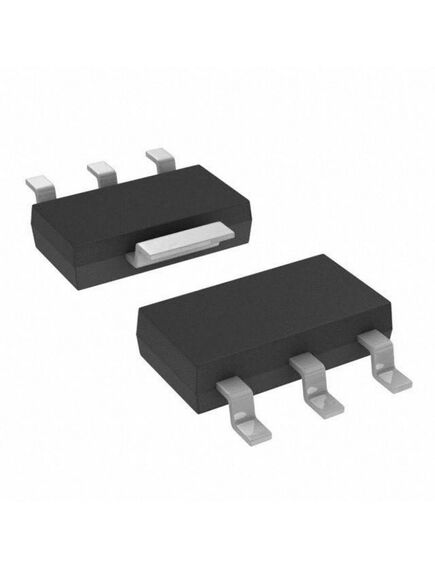

FQT4N20LTF, транзистор полевой n-канальный 200в 0.85а 1.35 ом

FQT4N20LTF
Цена: по запросу
Нет в наличии

Описание

Описание FQT4N20LTF

The FQT4N20LTF is a N-channel enhancement-mode Power MOSFET produced using Fairchild Semiconductor's proprietary planar stripe and DMOS technology. This advanced MOSFET technology has been especially tailored to reduce ON-state resistance, provide superior switching performance and high avalanche energy strength. It is suitable for switched mode power supplies, active power factor correction (PFC) and electronic lamp ballasts.

• Low level gate drive requirements allowing direct operation from logic drives
• 100% Avalanche tested
• 4nC Typical low gate charge
• 6pF Typical low Crss

Максимальная рабочая температура+150 °C
Максимальный непрерывный ток стока850 мА
Тип корпусаSOT-223
Максимальное рассеяние мощности2,2 Вт
Тип монтажаПоверхностный монтаж
Ширина3.56мм
Высота1.6мм
Размеры6.5 x 3.56 x 1.6мм
Материал транзистораSI
Количество элементов на ИС1
Длина6.5мм
Transistor ConfigurationОдинарный
Типичное время задержки включения7 нс
ПроизводительON Semiconductor
Типичное время задержки выключения15 нс
СерияQFET
Минимальная рабочая температура-55 °C
Minimum Gate Threshold Voltage1V
Максимальное сопротивление сток-исток1,35 Ом
Максимальное напряжение сток-исток200 V
Число контактов3+Tab
КатегорияМощный МОП-транзистор
Типичный заряд затвора при Vgs4 nC @ 5 V
Номер каналаПоднятие
Типичная входная емкость при Vds240 пФ при -25 В
Тип каналаN
Максимальное напряжение затвор-исток-20 В, +20 В
Вес, г0.39

Особенности

Вес брутто
0.21 г
Входная емкость
310пФ
Заряд затвора
5.2нКл
Код товара
145893
Корпус
SOT-223
Краткое описание
MOSFET N-CH 200V 0.85A 4-Pin(3+Tab) SOT-223 T/R Транзистор полевой N-канальный 200В 0.85А 1.35 Ом
Мощность Макс
2.2Вт
Напряжение исток-сток макс
200В
Нормоупаковка
4000 шт
Пороговое напряжение включения макс
Сопротивление открытого канала
1.35 Ом
Тип монтажа
Surface Mount
Тип транзистора
N-канал
Тип упаковки
Tape and Reel (лента в катушке)
Ток стока Макс
850мА
Файлы
Https://www.promelec.ru/fs/sources/3d/e2/fb/6b/4d3f89ae944b787470bbd41a.pdf
