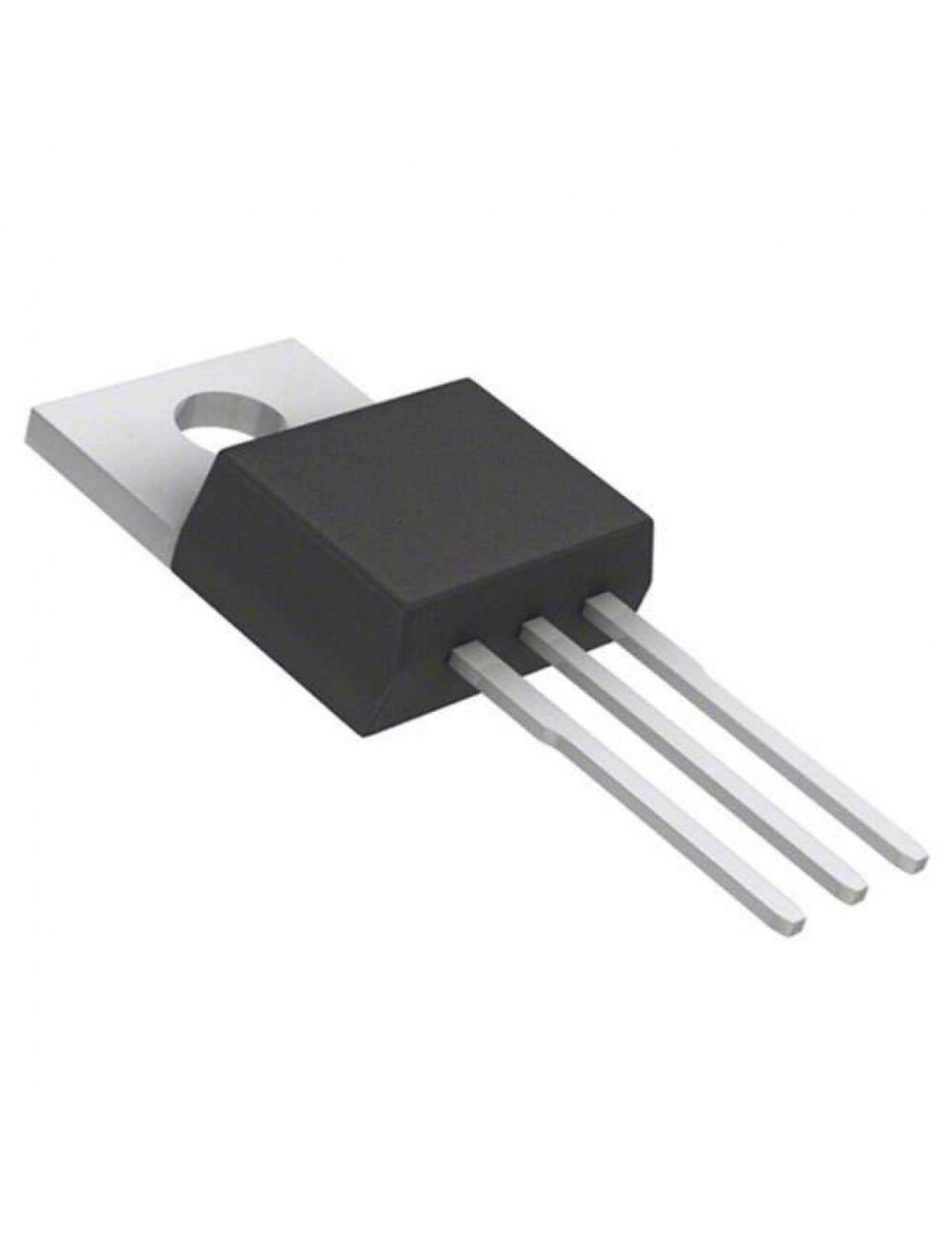

FQP19N20C, транзистор полевой n-канальный 200в 19а 139вт

FQP19N20C
Цена: по запросу
Нет в наличии

Описание

Описание FQP19N20C

QFET® N-Channel MOSFET, 11A to 30A, Fairchild Semiconductor
Fairchild Semiconductor's new QFET® planar MOSFETs use advanced, proprietary technology to offer best-in-class operating performance for a wide range of applications, including power supplies, PFC (Power Factor Correction), DC-DC Converters, Plasma Display Panels (PDP), lighting ballasts, and motion control.
They offer reduced on-state loss by lowering on-resistance (RDS(on)), and reduced switching loss by lowering gate charge (Qg) and output capacitance (Coss). By using advanced QFET® process technology, Fairchild can offer an improved figure of merit (FOM) over competing planar MOSFET devices.

Максимальная рабочая температура+150 °C
Максимальный непрерывный ток стока19 А
Тип корпусаTO-220AB
Максимальное рассеяние мощности139 Вт
Тип монтажаМонтаж на плату в отверстия
Ширина4.7мм
Высота9.4мм
Размеры10.1 x 4.7 x 9.4мм
Материал транзистораSI
Количество элементов на ИС1
Длина10.1мм
Transistor ConfigurationОдинарный
Типичное время задержки включения15 нс
ПроизводительON Semiconductor
Типичное время задержки выключения135 ns
СерияQFET
Минимальная рабочая температура-55 °C
Minimum Gate Threshold Voltage2V
Максимальное сопротивление сток-исток170 mΩ
Максимальное напряжение сток-исток200 V
Число контактов3
КатегорияМощный МОП-транзистор
Типичный заряд затвора при Vgs40,5 нКл при 10 В
Номер каналаПоднятие
Типичная входная емкость при Vds830 pF @ 25 V
Тип каналаN
Максимальное напряжение затвор-исток-30 V, +30 V
Вес, г2.5

Особенности

Вес брутто
2.93 г
Входная емкость
1080пФ
Заряд затвора
53нКл
Код товара
125189
Корпус
TO-220
Краткое описание
Field-effect transistor, N-channel, 200 V, 19 A, 139 W Транзистор полевой N-канальный 200В 19А 139Вт
Мощность Макс
139Вт
Напряжение исток-сток макс
200В
Нормоупаковка
50 шт
Пороговое напряжение включения макс
Сопротивление открытого канала
170 мОм
Тип монтажа
Through Hole
Тип транзистора
N-канал
Тип упаковки
Tube (туба)
Ток стока Макс
19A
Файлы
Https://www.promelec.ru/fs/sources/b9/f4/c2/1f/5ef131caf2531b598467e719.pdf
