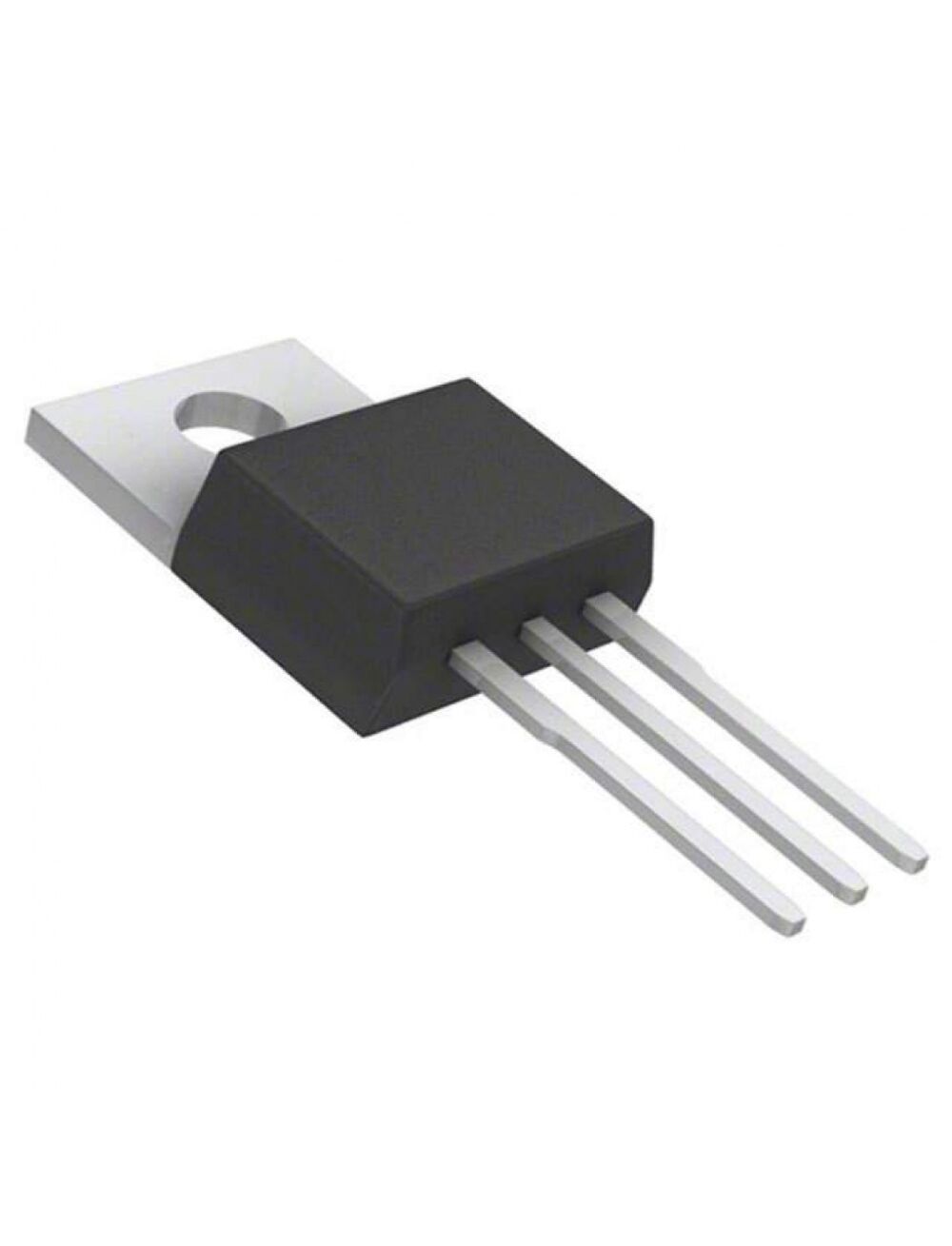

FQP17N40, транзистор полевой mosfet n-канальный 400в 16a to-220
Описание
Описание FQP17N40
FQP17N40 является N-канальным, силовым МОП-транзистором QFET® 400В с режимом обогащения и использованием запатентованной и технологии DMOS от компании Fairchild Semiconductor. Эта усовершенствованная технология была специально разработана для минимизации сопротивления в активном состоянии и обеспечения превосходных коммутационных характеристик и стойкости к высоким импульсам энергии в лавинном и коммутационном режимах. Это устройство хорошо подходит для высокоэффективных импульсных источников питания, активной коррекции коэффициента мощности и электронного балласта на базе полумостовой топологии. Этот продукт является универсальным и подходит для различных применений.
• Низкий заряд затвора
• Лавинное тестирование 100%
• Повышенная надежность системы в топологиях PFC и мягкой коммутации
• Улучшение потерь коммутации
• Более низкие потери проводимости
| Максимальная рабочая температура | +150 °C |
| Максимальный непрерывный ток стока | 16 A |
| Тип корпуса | TO-220AB |
| Максимальное рассеяние мощности | 170 Вт |
| Тип монтажа | Монтаж на плату в отверстия |
| Ширина | 4.7 |
| Высота | 9.4мм |
| Размеры | 10.1 x 4.7 x 9.4мм |
| Материал транзистора | Кремний |
| Количество элементов на ИС | 1 |
| Длина | 10.1мм |
| Transistor Configuration | Одинарный |
| Типичное время задержки включения | 40 нс |
| Производитель | ON Semiconductor |
| Типичное время задержки выключения | 90 ns |
| Серия | QFET |
| Минимальная рабочая температура | -55 °C |
| Minimum Gate Threshold Voltage | 3V |
| Максимальное сопротивление сток-исток | 270 mΩ |
| Максимальное напряжение сток-исток | 400 V |
| Число контактов | 3 |
| Категория | Мощный МОП-транзистор |
| Типичный заряд затвора при Vgs | 45 нКл при 10 В |
| Номер канала | Поднятие |
| Типичная входная емкость при Vds | 1800 пФ при 25 В |
| Тип канала | N |
| Максимальное напряжение затвор-исток | -30 V, +30 V |
| Вес, г | 2.5 |
