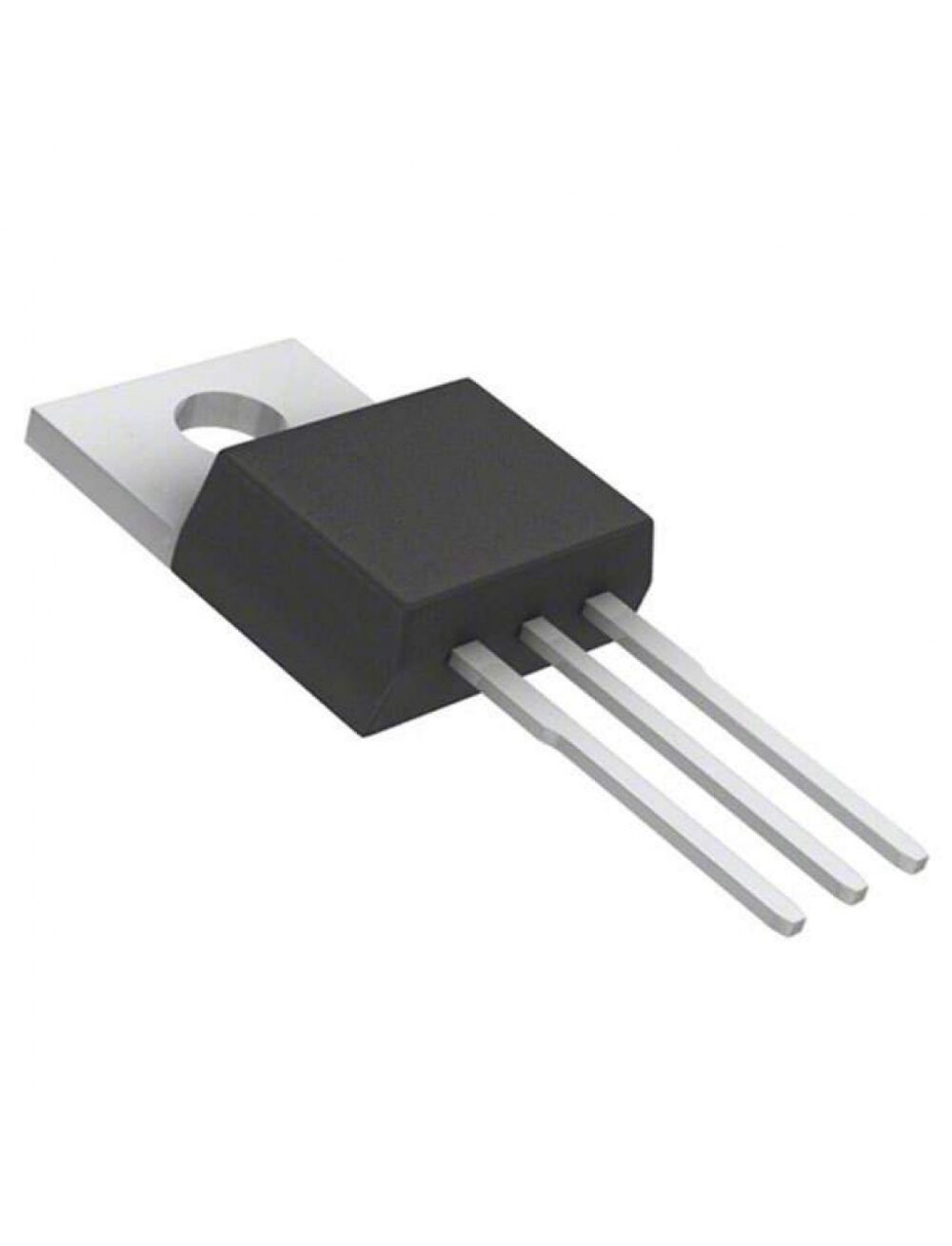

FDP3682, транзистор полевой n-канальный 100в 32a
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание FDP3682
PowerTrench® N-Channel MOSFET, up to 9.9A, Fairchild Semiconductor
| Максимальная рабочая температура | +175 °C |
| Максимальный непрерывный ток стока | 6 A |
| Тип корпуса | TO-220AB |
| Максимальное рассеяние мощности | 95 Вт |
| Тип монтажа | Монтаж на плату в отверстия |
| Ширина | 4.83мм |
| Высота | 9.4мм |
| Размеры | 10.67 x 4.83 x 9.4мм |
| Материал транзистора | Кремний |
| Количество элементов на ИС | 1 |
| Длина | 10.67мм |
| Transistor Configuration | Одинарный |
| Типичное время задержки включения | 9 нс |
| Производитель | ON Semiconductor |
| Типичное время задержки выключения | 26 нс |
| Серия | PowerTrench |
| Минимальная рабочая температура | -55 °C |
| Minimum Gate Threshold Voltage | 2V |
| Максимальное сопротивление сток-исток | 36 мΩ |
| Максимальное напряжение сток-исток | 100 В |
| Число контактов | 3 |
| Категория | Мощный МОП-транзистор |
| Типичный заряд затвора при Vgs | 18,5 нКл при 10 В |
| Номер канала | Поднятие |
| Типичная входная емкость при Vds | 1250 пФ при 25 В |
| Тип канала | N |
| Максимальное напряжение затвор-исток | -20 В, +20 В |
| Вес, г | 2.8 |
Особенности
Входная емкость
1250пФ
Заряд затвора
28нКл
Код товара
197630
Корпус
TO-220AB
Краткое описание
MOSFET N-CH 100V 32A TO-220AB Транзистор полевой N-канальный 100В 32A
Мощность Макс
95Вт
Напряжение исток-сток макс
100В
Нормоупаковка
800 шт
Пороговое напряжение включения макс
4В
Сопротивление открытого канала
36 мОм
Тип монтажа
Through Hole
Тип транзистора
N-канал
Тип упаковки
Tube (туба)
Ток стока Макс
6A
Файлы
Https://www.promelec.ru/fs/sources/9a/80/a5/de/6d07d5a500aacf12f953f1aa.pdf
