FDN360P, транзистор полевой p-канальный 30в 2а 0.08 ом, 0.5вт
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание FDN360P
МОП-транзистор с P-каналом; напряжение сток-исток -30 В; ток стока -2 А, сопротивление открытого канала 0.08 Ом; напряжение исток-затвор 20 В; заряд затвора 6.2 нКл; мощность рассеивания 0.5 Вт; корпус SuperSOT-3

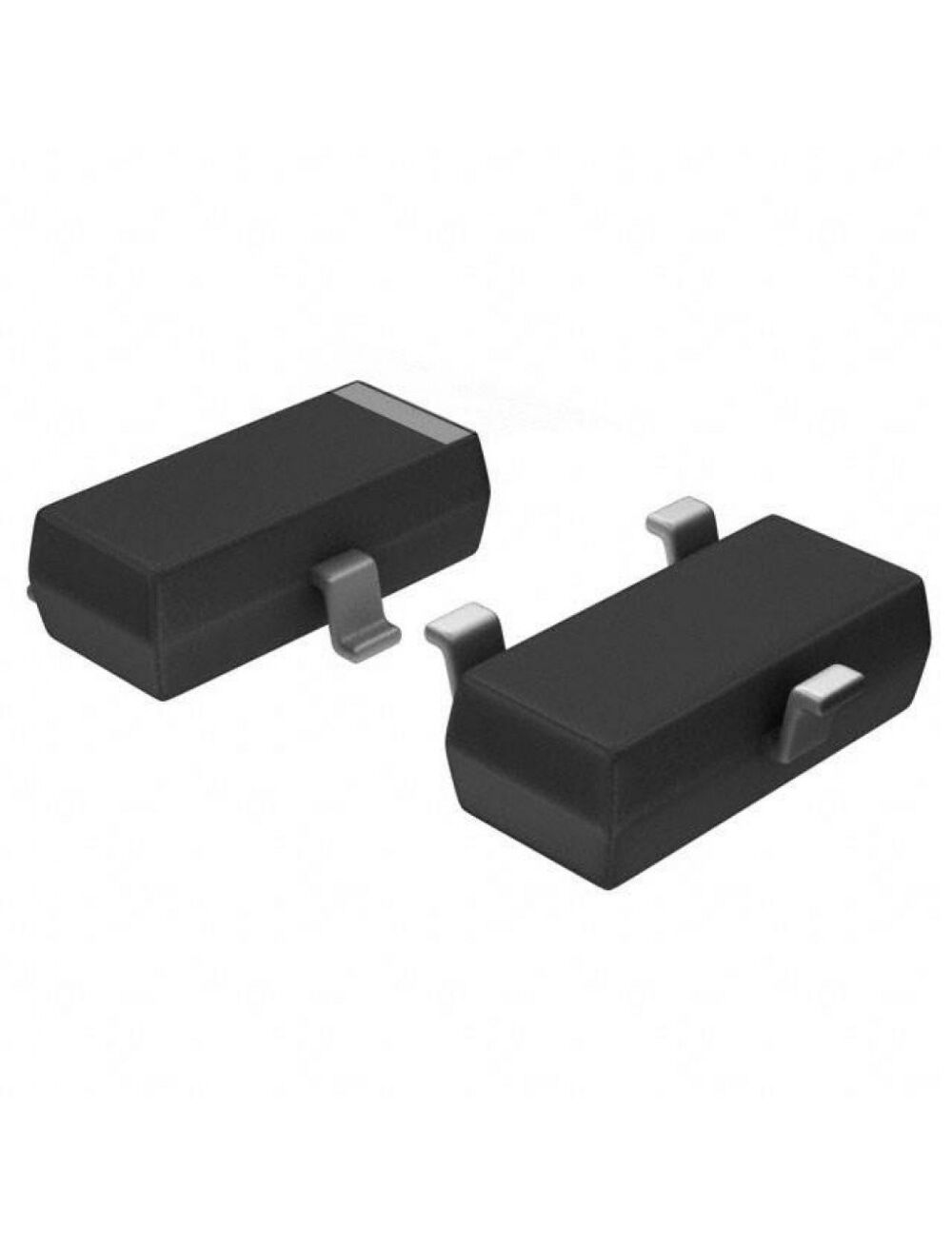

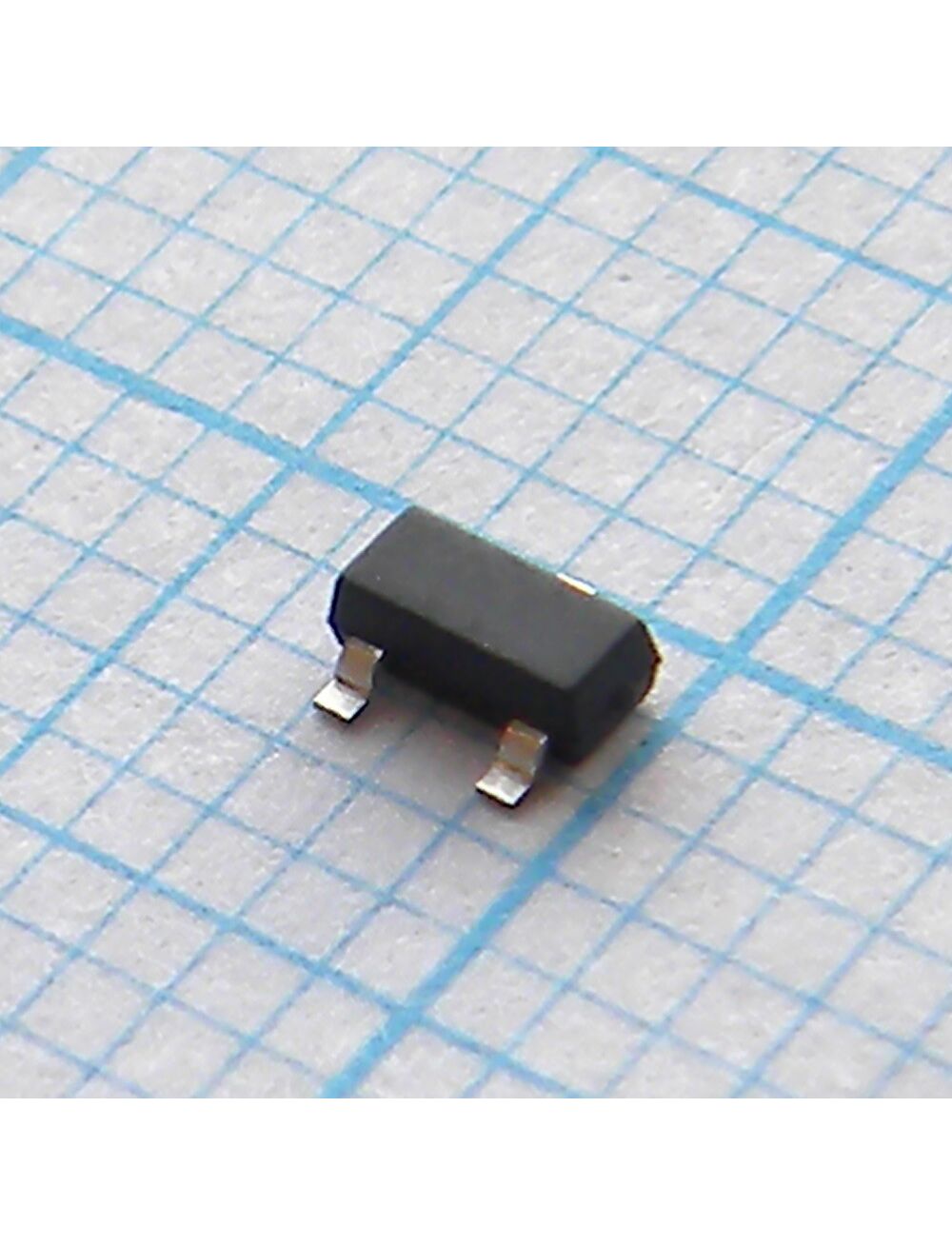

Корпус TO236
| Максимальная рабочая температура | +150 °C |
| Максимальный непрерывный ток стока | 2 A |
| Тип корпуса | SOT-23 |
| Максимальное рассеяние мощности | 500 мВт |
| Тип монтажа | Поверхностный монтаж |
| Ширина | 1.4мм |
| Высота | 0.94мм |
| Размеры | 2.92 x 1.4 x 0.94мм |
| Материал транзистора | SI |
| Количество элементов на ИС | 1 |
| Длина | 2.92мм |
| Transistor Configuration | Одинарный |
| Типичное время задержки включения | 6 нс |
| Производитель | ON Semiconductor |
| Типичное время задержки выключения | 11 ns |
| Серия | PowerTrench |
| Минимальная рабочая температура | -55 °C |
| Minimum Gate Threshold Voltage | 1V |
| Максимальное сопротивление сток-исток | 80 мОм |
| Максимальное напряжение сток-исток | 30 V |
| Число контактов | 3 |
| Категория | Мощный МОП-транзистор |
| Типичный заряд затвора при Vgs | 6,2 нКл при 10 В |
| Номер канала | Поднятие |
| Типичная входная емкость при Vds | 298 pF @ 15 V |
| Тип канала | P |
| Максимальное напряжение затвор-исток | -20 В, +20 В |
| Вес, г | 0.05 |
Особенности
Вес брутто
0.04 г
Входная емкость
298пФ
Заряд затвора
9нКл
Код товара
145804
Корпус
SOT-23 (SuperSOT-3)
Краткое описание
MOSFET P-CH 30V 2A 3-Pin SuperSOT T/R Транзистор полевой P-канальный 30В 2А 0.08 Ом, 0.5Вт
Мощность Макс
460мВт
Напряжение исток-сток макс
30В
Нормоупаковка
3000 шт
Особенности
Logic Level Gate
Пороговое напряжение включения макс
3В
Сопротивление открытого канала
80 мОм
Тип монтажа
Surface Mount
Тип транзистора
P-канал
Тип упаковки
Tape and Reel (лента в катушке)
Ток стока Макс
2A
