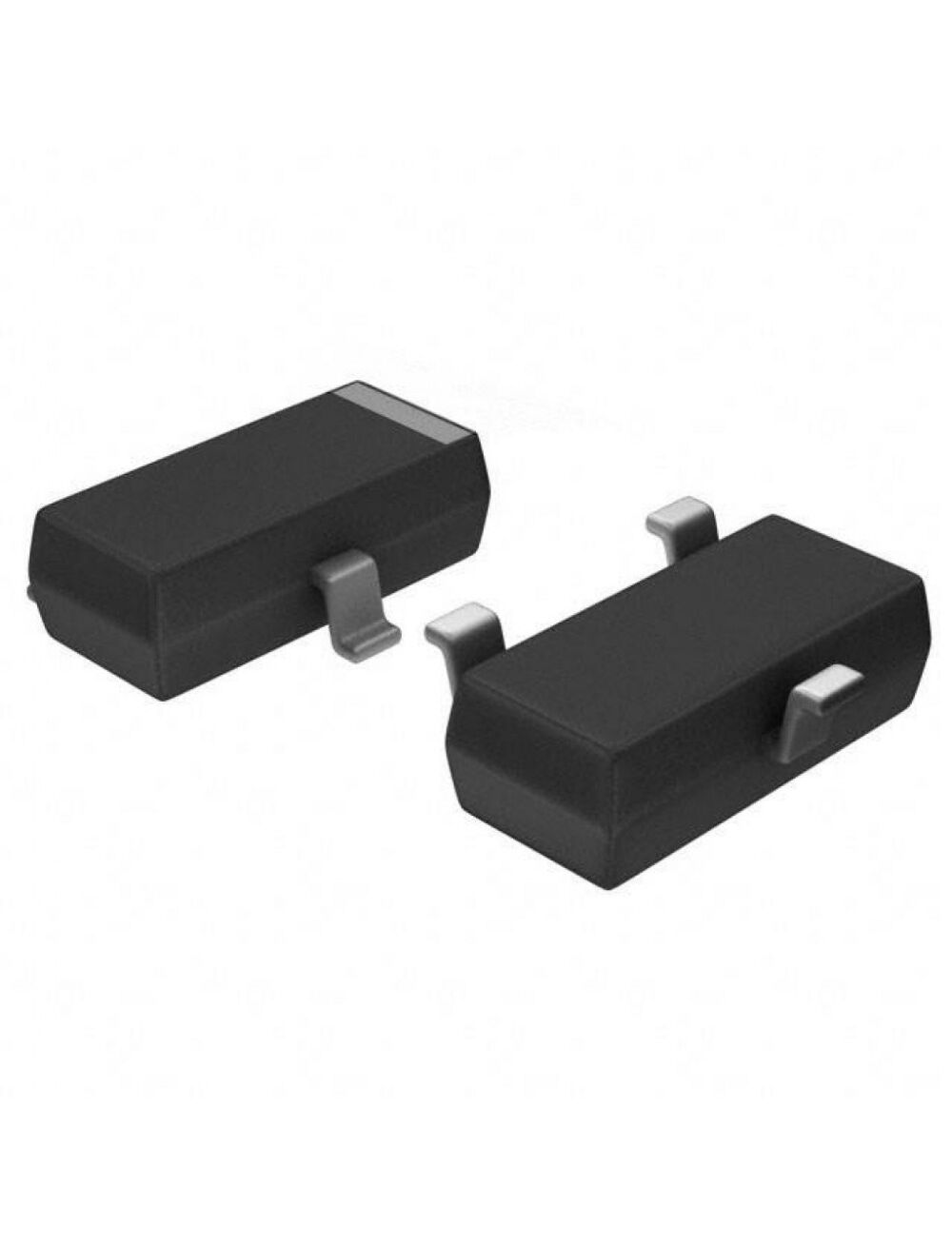

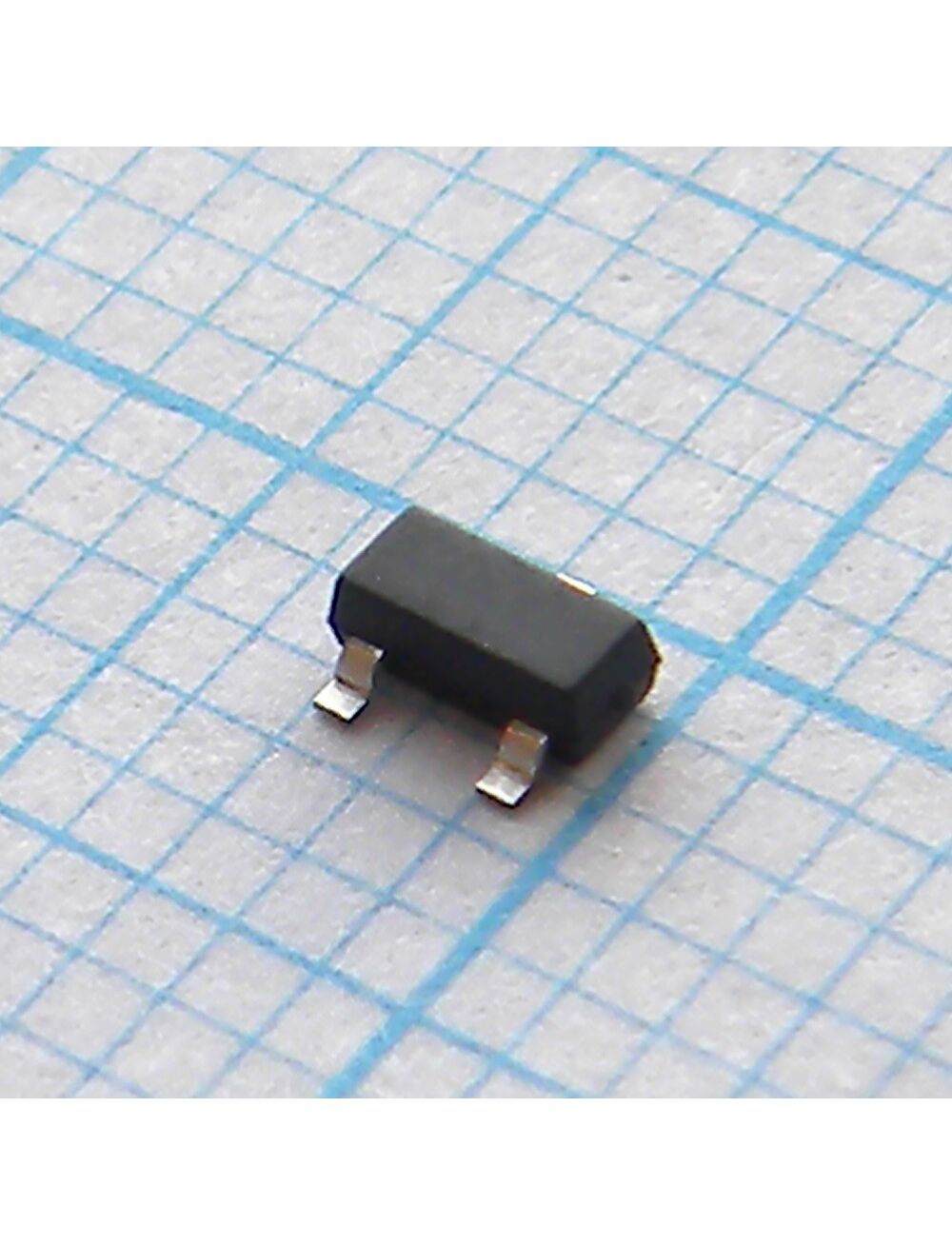

FDN358P, транзистор полевой p-канальный 30в 1.5а 0.5вт, 0.06 ом

FDN358P
Цена: по запросу
Нет в наличии

Описание

Описание FDN358P

The FDN358P is a P-channel Logic Level MOSFET produced using Fairchild Semiconductor advanced PowerTrench® process. It has been especially tailored to minimize the ON-state resistance and yet maintain low gate charge for superior switching performance. It comes with high power version of industry standard SOT-23 package. Identical pin-out to SOT-23 with 30% higher power handling capability. It is well suited for load switching, battery charging circuits and DC-to-DC conversion application.

• High performance Trench technology for extremely low RDS (ON)
• 4nC Typical low gate charge

Максимальная рабочая температура+150 °C
Максимальный непрерывный ток стока1,5 А
Тип корпусаSOT-23
Максимальное рассеяние мощности500 мВт
Тип монтажаПоверхностный монтаж
Ширина1.4мм
Высота0.94мм
Размеры2.92 x 1.4 x 0.94мм
Материал транзистораSI
Количество элементов на ИС1
Длина2.92мм
Transistor ConfigurationОдинарный
Типичное время задержки включения5 нс
ПроизводительON Semiconductor
Типичное время задержки выключения12 нс
СерияPowerTrench
Минимальная рабочая температура-55 °C
Minimum Gate Threshold Voltage1V
Максимальное сопротивление сток-исток125 мΩ
Максимальное напряжение сток-исток30 V
Число контактов3
КатегорияМощный МОП-транзистор
Типичный заряд затвора при Vgs4 нКл при 10 В
Номер каналаПоднятие
Типичная входная емкость при Vds182 пФ при 15 В
Тип каналаP
Максимальное напряжение затвор-исток-20 В, +20 В
Вес, г0.05

Особенности

Вес брутто
0.03 г
Входная емкость
182пФ
Заряд затвора
5.6нКл
Код товара
145799
Корпус
SOT-23 (SuperSOT-3)
Краткое описание
MOSFET P-CH 30V 1.5A 3-Pin SuperSOT T/R Транзистор полевой P-канальный 30В 1.5А 0.5Вт, 0.06 Ом
Мощность Макс
460мВт
Напряжение исток-сток макс
30В
Нормоупаковка
3000 шт
Особенности
Logic Level Gate
Пороговое напряжение включения макс
Сопротивление открытого канала
125 мОм
Тип монтажа
Surface Mount
Тип транзистора
P-канал
Тип упаковки
Tape and Reel (лента в катушке)
Ток стока Макс
1.5A
Файлы
Https://www.promelec.ru/fs/sources/83/b1/a3/32/fe9f97d508a76d21f6eace82.pdf
