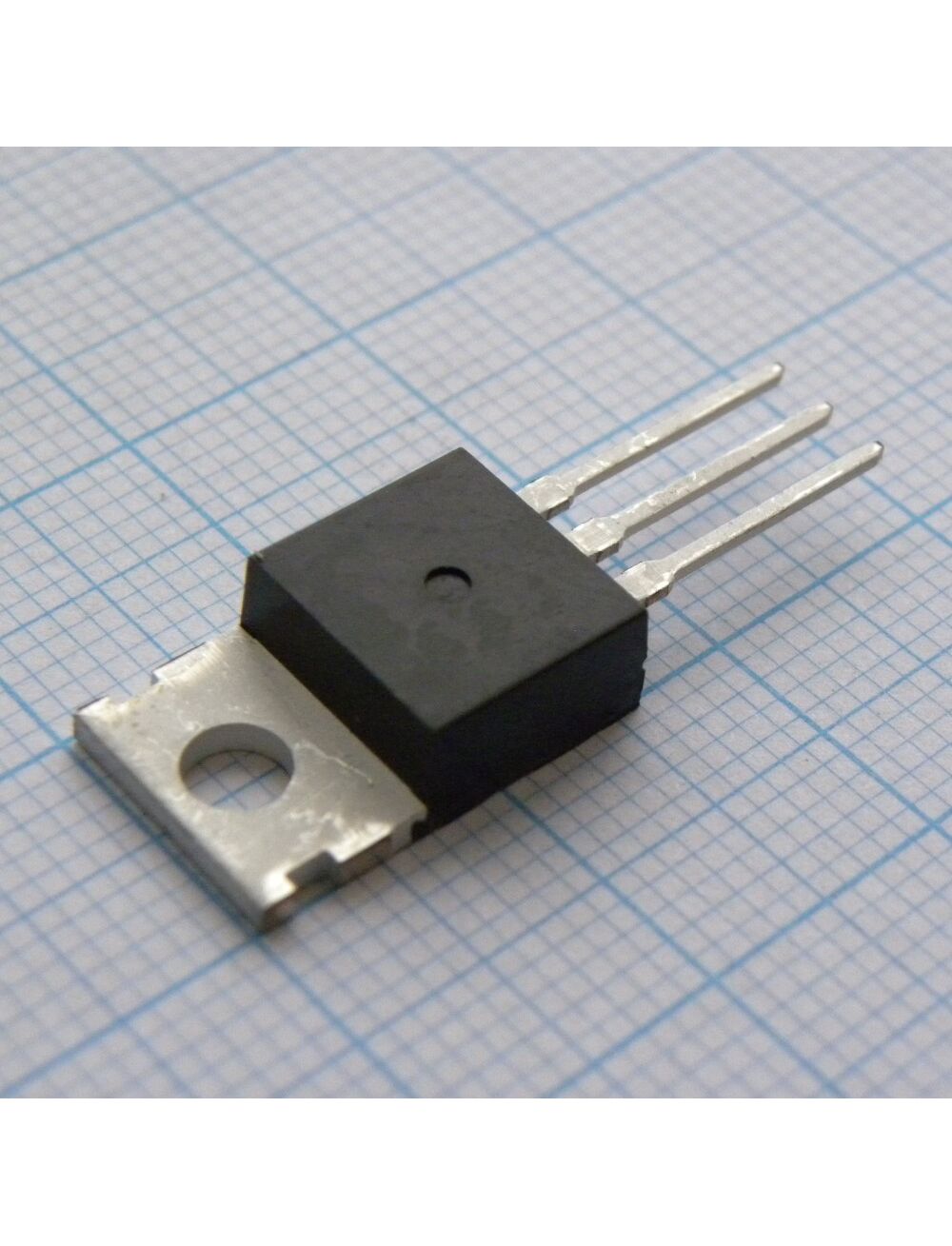

SGP07N120XKSA1, биполярный транзистор igbt, 1200 в, 16.5 а, 125 вт
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание SGP07N120XKSA1
1200V 16.5A 125W TO220
Корпус TO-220-3, Напряжение К-Э максимальное 1.2 кВ, Ток коллектора максимальный при 25°C 16.5 А, Напряжение насыщения К-Э 3.6 В, Максимальная мощность 125 Вт, Заряд затвора 70 нКл, Тип входа стандартный
| Технология/семейство | npt |
| Наличие встроенного диода | нет |
| Максимальное напряжение КЭ ,В | 1200 |
| Максимальный ток КЭ при 25°C, A | 16.5 |
| Импульсный ток коллектора (Icm), А | 27 |
| Напряжение насыщения при номинальном токе, В | 3.6 |
| Максимальная рассеиваемая мощность, Вт | 125 |
| Время задержки включения (td(on)) при при 25°C, нс | 27 |
| Время задержки выключения (td(off)) при при 25°C, нс | 440 |
| Рабочая температура (Tj), °C | -55…+150 |
| Корпус | pg-to-220-3-1 |
| Структура | n-канал |
| Управляющее напряжение,В | 4 |
| Дополнительные опции | выдерживает 10мкс кз |
| Вес, г | 2.5 |
Особенности
Вес брутто
3.5 г
Импульсный ток коллектора макс
27 А
Код товара
232102
Корпус
TO-220
Краткое описание
IGBT 1200V 16.5A 125W TO220 Биполярный транзистор IGBT, 1200 В, 16.5 А, 125 Вт
Макс. напр. коллектор-эмиттер
1200 В
Макс. рассеиваемая мощность
125 Вт
Макс. ток коллектора
16.5 А
Нормоупаковка
50 шт
Переключаемая энергия
1 мДж
Тип упаковки
Tube (туба)
Файлы
Https://www.promelec.ru/fs/sources/7a/56/2e/e9/eeceab60c38bd6f9f8342510.pdf
