IRG7PH42UPBF, биполярный транзистор igbt, 1200 в, 78 а, 385 вт
Описание
Описание IRG7PH42UPBF
Компания International Rectifier представила новое семейство надежных и эффективных IGBT транзисторов на 1200 В для индукционного нагрева, бесперебойных источников питания (UPS), солнечных батарей и сварочной техники.
Это транзисторы: IRG7PH35UPBF, IRG7PH42UPBF, IRG7PH46UPBF и также аналогичные приборы со встроенным диодом с малым временем восстановления. Новое семейство сверхбыстрых 1200 В транзисторов разработано на основе Trench технологии с плоской подложкой Field-Stop, которая позволяет значительно сократить потери на переключение и проводимость для повышения плотности мощности и эффективности работы на высоких частотах. Транзисторы также оптимизированы для применений, не требующих защиты от короткого замыкания, таких как UPS, солнечные инвертеры, сварочное оборудование, и дополняют линейку продукции IR для управления приводами со стойкостью к воздействию тока короткого замыкания в течение 10 мс.
Линейка транзисторов охватывает диапазон токов 20-40 А для корпусированных приборов и до 150 А для кристаллов. Ключевыми преимуществами IGBT является квадратная область безопасной работы (RBSOA), положительный температурный коэффициент напряжения насыщения коллектор-эмиттер (VCEon), малое напряжение насыщения VCEon для уменьшения мощности рассеивания и повышения плотности энергии.
Характеристики
| Структура | n-канал |
|---|---|
| Максимальное напряжение кэ ,В | 1200 |
| Максимальный ток кэ при 25 гр. С,A | 90 |
| Напряжение насыщения при номинальном токе, В | 1.7 |
| Управляющее напряжение,В | 6 |
| Мощность макс.,Вт | 385 |
| Крутизна характеристики, S | 32 |
| Температурный диапазон,С | -55…175 |

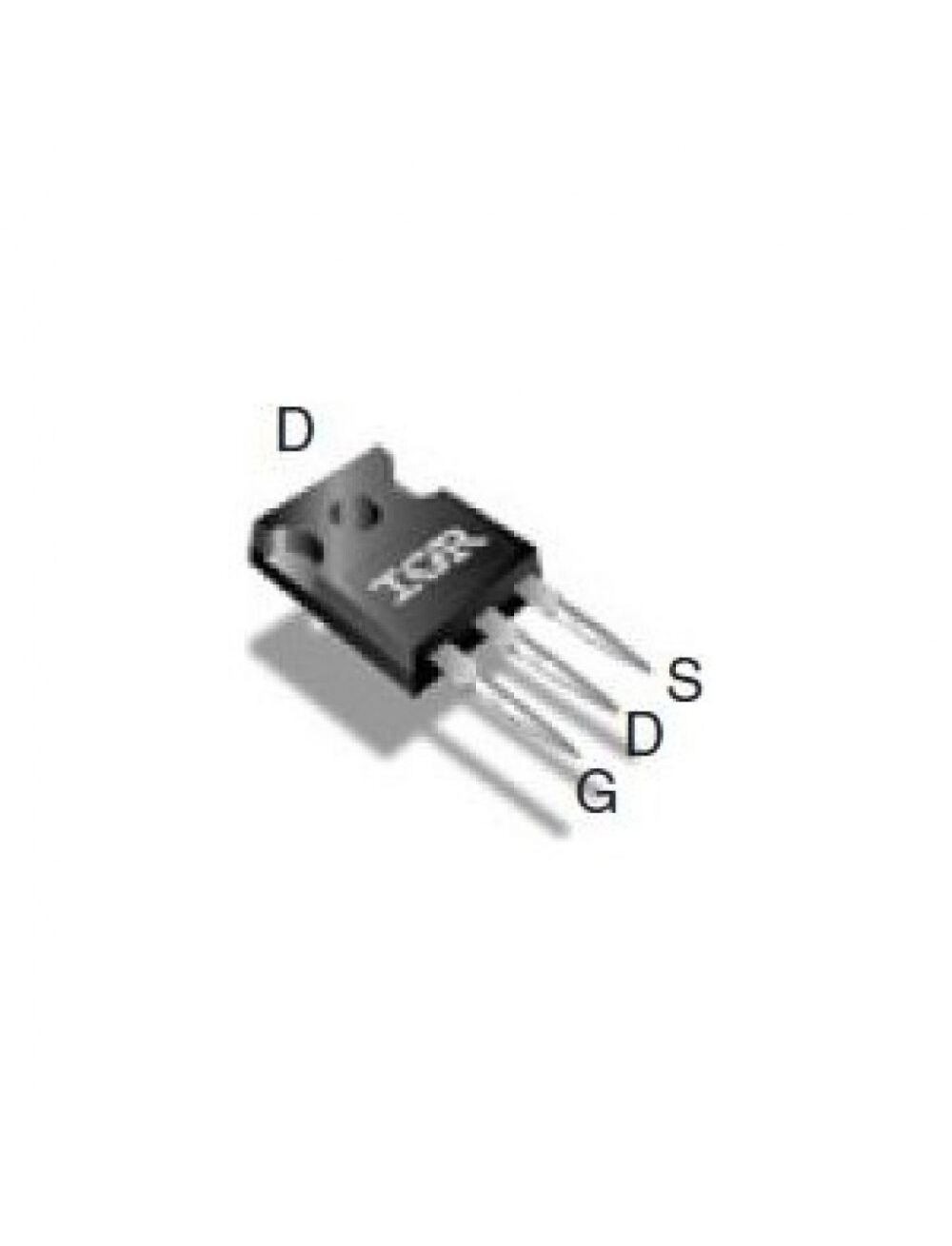

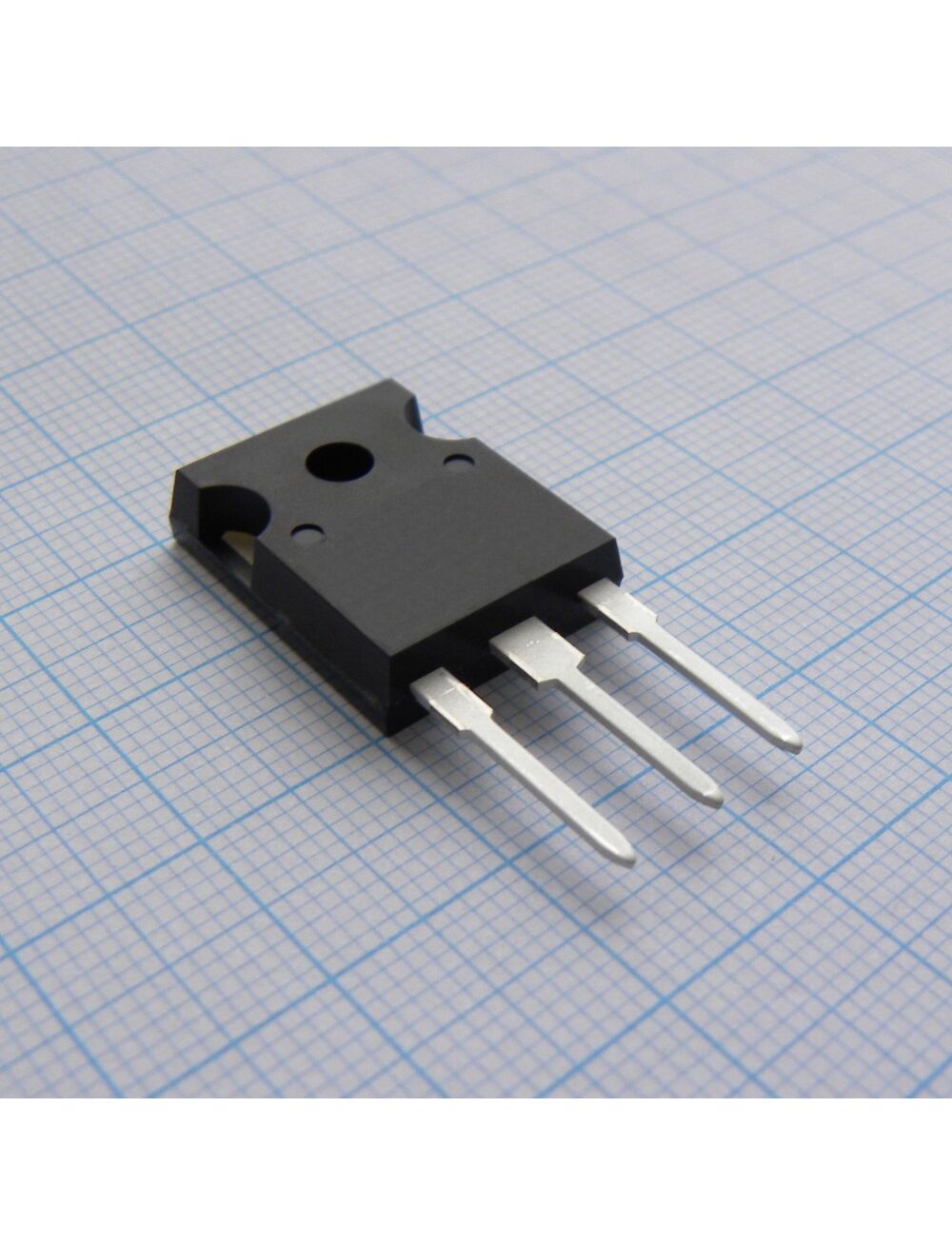

| Корпус | to247ac |
