MMBT2369ALT1G, биполярный транзистор, npn, 15 в, 0.2 а, 0.225 вт
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание MMBT2369ALT1G
• Halogen-free
• AEC-Q101 qualified and PPAP capable
| EU RoHS | Compliant |
| ECCN (US) | EAR99 |
| Part Status | Active |
| HTS | 8541.29.00.95 |
| Type | NPN |
| Product Category | Bipolar Small Signal |
| Material | Si |
| Configuration | Single |
| Number of Elements per Chip | 1 |
| Maximum Collector Base Voltage (V) | 40 |
| Maximum Collector-Emitter Voltage (V) | 15 |
| Maximum Emitter Base Voltage (V) | 4.5 |
| Maximum Base Emitter Saturation Voltage (V) | 1.6@10mA@100mA|1.15@3mA@30mA|0.85@1mA@10mA |
| Maximum Collector-Emitter Saturation Voltage (V) | 0.2@1mA@10mA|0.25@3mA@30mA|0.5@10mA@100mA |
| Maximum DC Collector Current (A) | 0.2 |
| Maximum Collector Cut-Off Current (nA) | 400 |
| Minimum DC Current Gain | 20@100mA@1V|30@30mA@0.4V|40@10mA@0.35V |
| Maximum Power Dissipation (mW) | 300 |
| Minimum Operating Temperature (°C) | -55 |
| Maximum Operating Temperature (°C) | 150 |
| Packaging | Tape and Reel |
| Automotive | No |
| Standard Package Name | SOT |
| Supplier Package | SOT-23 |
| Pin Count | 3 |
| Military | No |
| Mounting | Surface Mount |
| Package Height | 0.94 |
| Package Length | 2.9 |
| Package Width | 1.3 |
| PCB changed | 3 |
| Lead Shape | Gull-wing |
| Вес, г | 0.05 |
Особенности
Вес брутто
0.03 г
Код товара
220038

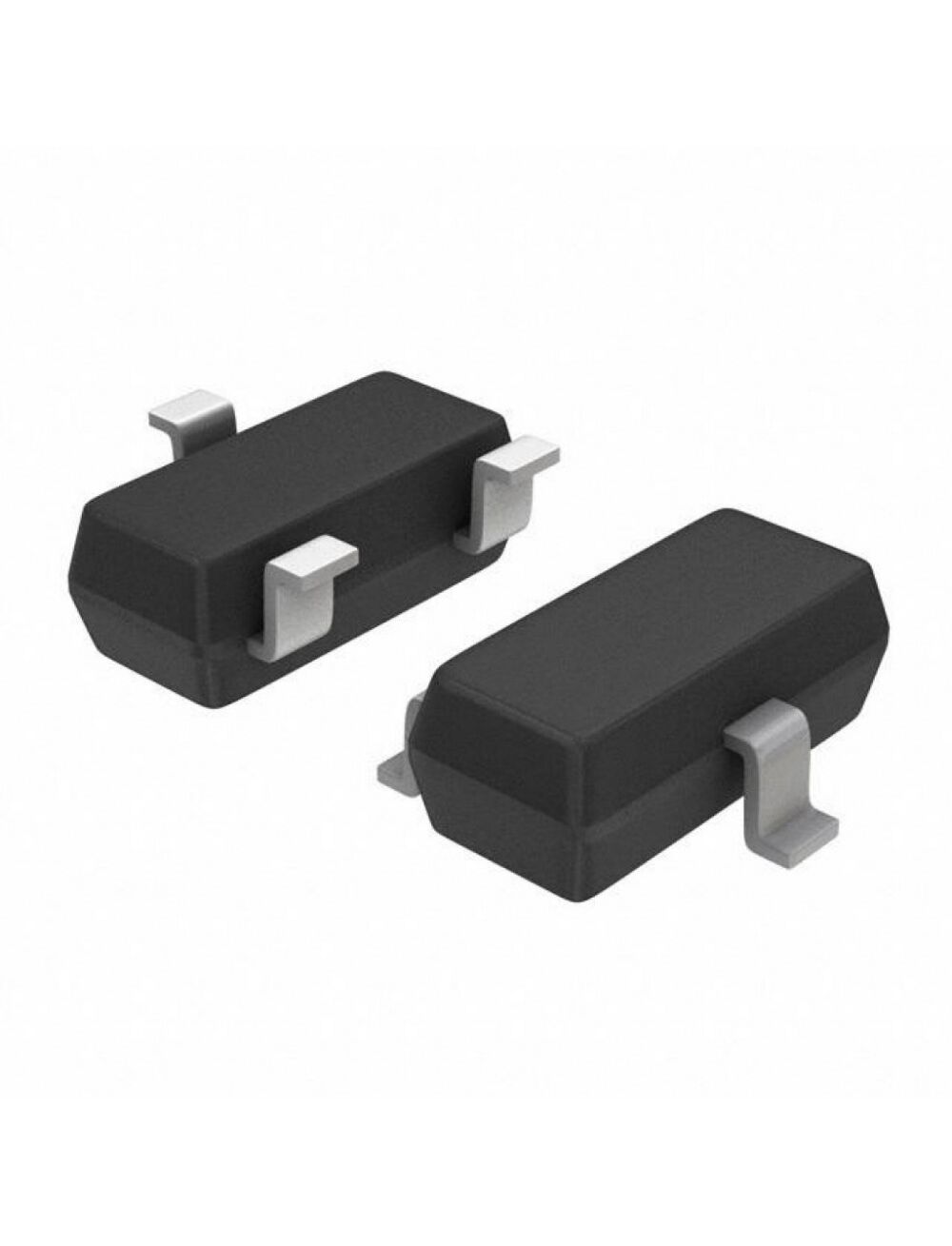

Корпус
SOT-23-3 (TO-236)
Коэффициент усиления hFE
20
Краткое описание
TRANS NPN 15V 0.2A SOT23 Биполярный транзистор, NPN, 15 В, 0.2 А, 0.225 Вт
Мощность Макс
225mW
Напряжение Колл-Эмитт. Макс
15V
Нормоупаковка
3000 шт
Тип монтажа
Поверхностный
Тип транзистора
NPN
Тип упаковки
Tape and Reel (лента в катушке)
Ток коллектора Макс
200mA
Файлы
Https://www.promelec.ru/fs/sources/55/82/bc/89/61e2f59974736791ba840c6a.pdf
