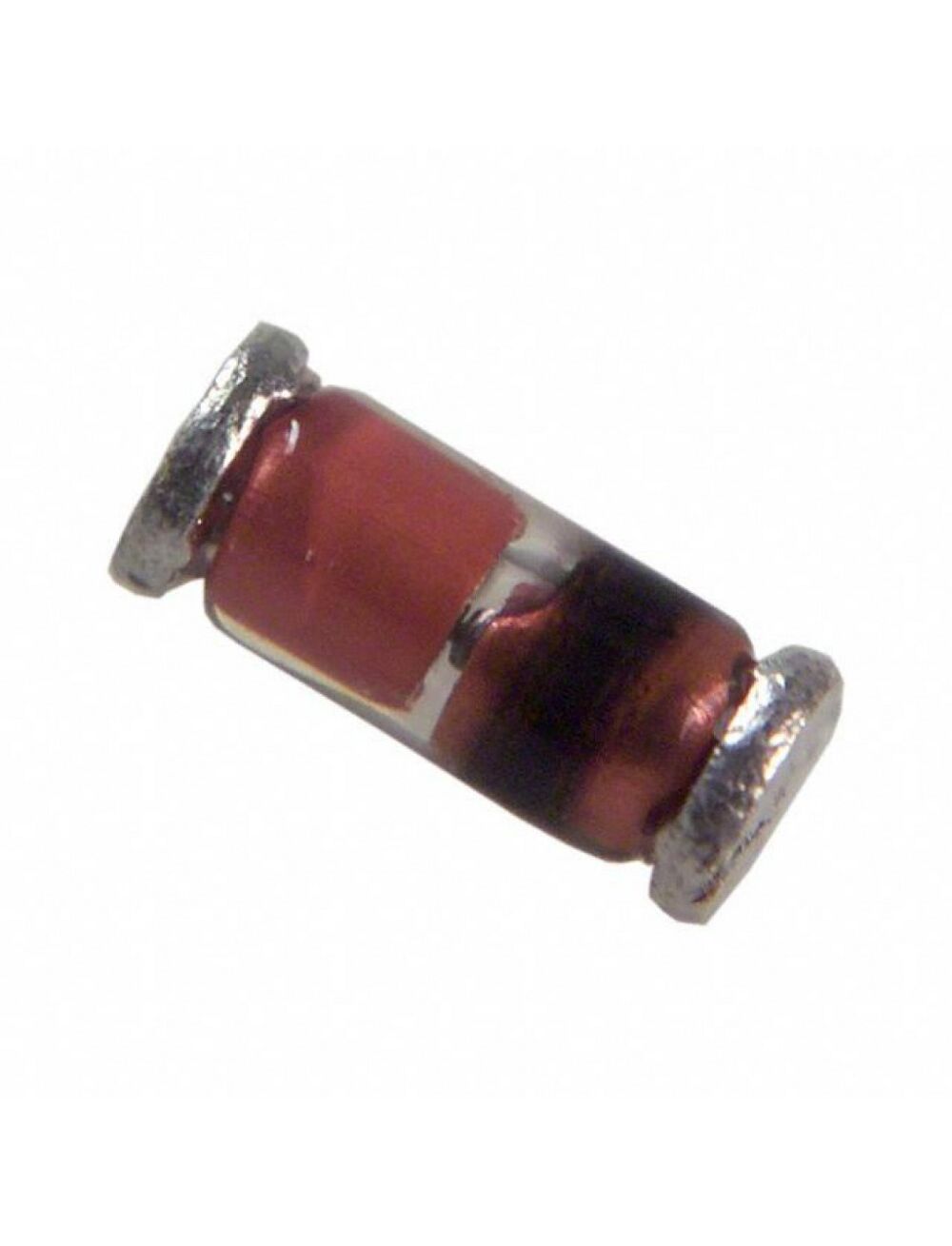

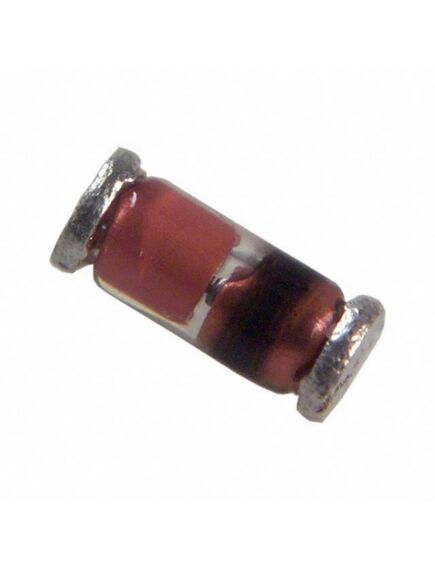

LL4148-GS08, диод выпрямительный общего применения 75в 0.3а
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
Описание LL4148-GS08
Кремниевый диод 1N4148 обладает следующими параметрами: прямой ток – не менее 150мА, обратное напряжение 100В и высокая скорость переключения – не более 4 нс. Эти параметры, а также дешевизна и относительно небольшой корпус DO-35 позволили стать ему одним из самых распространенных диодов. Метка в виде черного кольца нанесена со стороны катода.
Диод выпускается многими десятками, если не сотнями фирм-производителей. Отечественным аналогом 1N4148 является диод КД522Б, причем зачастую в маркетинговых целях и наши производители маркируют свою продукцию как 1N4148.
| Материал | кремний |
| Кол-во диодов в корпусе | 1 |
| Конфигурация диода | Одиночный |
| Максимальное постоянное обратное напряжение, В | 75 |
| Максимальное импульсное обратное напряжение, В | 100 |
| Максимальный прямой(выпрямленный за полупериод) ток,А | 0.15 |
| Максимально допустимый прямой импульсный ток,А | 0.5 |
| Максимальный обратный ток,мкА 25гр | 5 |
| Максимальное прямое напряжение,В | 1 |
| при Iпр.,А | 0.05 |
| Максимальное время обратного восстановления, нс | 4 |
| Общая емкость Сд,пФ | 4 |
| Рабочая температура,С | -65…+175 |
| Способ монтажа | smd |
| Корпус | SOD-80 / MiniMELF |
| Вес, г | 0.09 |
Особенности
Быстродействие
Повышенное, =< 500нс, при токе > 200мА
Вес брутто
0.05 г
Время восстановления (trr)
4нс
Емкость при Vr на частоте F
4пФ при 0В, на 1МГц
Код товара
207354
Корпус
MiniMELF (SOD-80)
Краткое описание
DIODE GEN PURP 75V 300MA SOD80 Диод выпрямительный общего применения 75В 0.3А
Максимальное обратное напряжение (Vr)
75В
Максимальное прямое напряжение (Vf) при токе If
1В при 50мА
Нормоупаковка
2500 шт
Остаток под заказ
0 шт
Средний прямой ток (Io)
300мА (постоянный ток)
Тип диода
Стандартный
Тип упаковки
Tape and Reel (лента в катушке)
Ток утечки при Vr
5 мкА при 75В
Файлы
Https://www.promelec.ru/fs/sources/b8/66/d6/cb/444b509367b09f432225e909.pdf
