BZV55-C3V3,115, стабилитрон 0.5вт 3.3в
Описание
Описание BZV55-C3V3,115
Стабилитроны серии BZV55 – это кремниевые стабилитроны мощностью 0,5 Вт для поверхностного монтажа. По существу, эти стабилитроны являются SMD аналогами стабилитронов серии BZX55. Диапазон стабилизации напряжения обычно составляет от 2,4 В до 75 В, хотя некоторые производители выпускают стабилитроны с напряжением стабилизации до 200 В. Пиковая мощность рассеивания в течение 8,3 мс составляет 30 Вт, у некоторых производителей заявлена мощность даже 40 Вт.

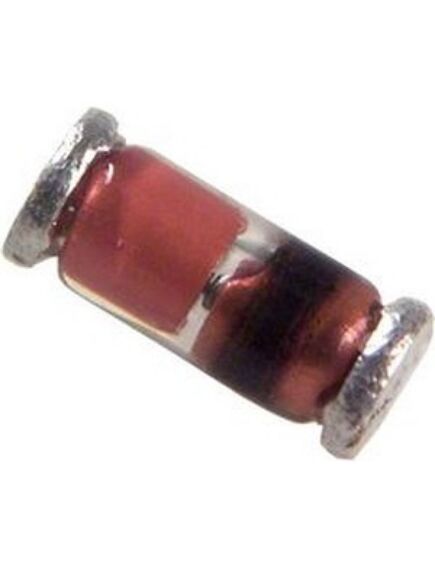

Стабилитроны выпускаются в безвыводном стеклянном корпусе SOD80, или иначе этот корпус называют minimelf, метка в виде черного кольца нанесена со стороны катода. Маркируются стабилитроны этой серии по европейской системе Pro-Electron. Согласно ей, например, стабилитрон BZV55-C9V1 - это кремниевый стабилитрон специального назначения с регистрационным номером 55, напряжением стабилизации 9,1 В и допуском на напряжение ± 5%.
Характеристики
| Мощность рассеяния,Вт | 0.5 |
|---|---|
| Минимальное напряжение стабилизации,В | 3.2 |
| Номинальное напряжение стабилизации,В | 3.3 |
| Максимальное напряжение стабилизации,В | 3.4 |
| Статическое сопротивление Rст.,Ом | 85 |
| при токе I ст,мА | 1 |
| Рабочая температура,С | -55…200 |
| Способ монтажа | smd |
| Корпус | dl35 |
